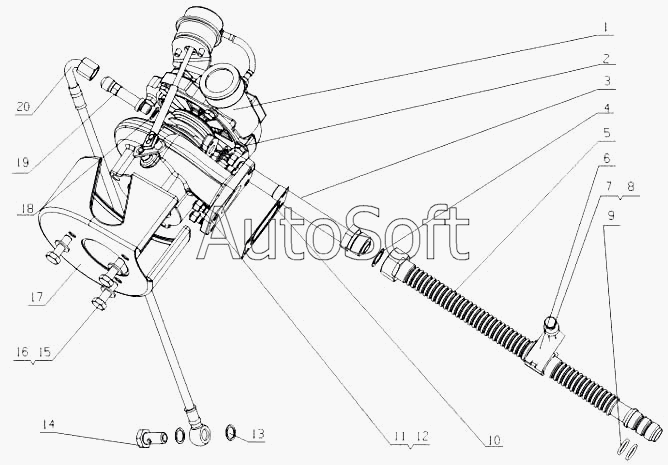

Каталог запасных частей к технике: Yuchai YC4E140-30 (E24FB) (2010). E2100-1118000 Турбонагнетатель в сборе
14
2
4
9
16
20
19
18
17
15
1
13
12
11
10
8
7
6
5
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | E***5 | Турбонагнетатель | |
| 2 | Q***8 | Шайба 18 | |
| 3 | E***B | Соединение возвратной трубка маслопровода турбонагнетателя | |
| 4 | E***1 | Шайба | |
| 5 | E***B | Возвратная трубка маслопровода турбонагнетателя | |
| 6 | E***0 | Зажим трубы в сборе | |
| 7 | Q***5 | Болт M8x95 | |
| 8 | 3***3 | Промежуточное кольцо | |
| 9 | Y***F | Уплотнительное кольцо 2.65x17 | |
| 10 | 1***2 | Прокладка турбонагнетателя | |
| 11 | E***1 | Резьбовая шпилька | |
| 12 | E***3 | Гайка M8 | |
| 13 | Q***4 | Шайба 14 | |
| 14 | Q***5 | Болт M14x1.5 | |
| 15 | Q***0 | Болт | |
| 16 | Q***0 | Шайба 10 | |
| 17 | E***A | Турбиный тепловой кожух | |
| 18 | Q***2 | Шайба 12 | |
| 19 | E***A | Шланг подачи масла | |
| 20 | 1***C | Впускная трубка маслопровода турбонагнетателя |
