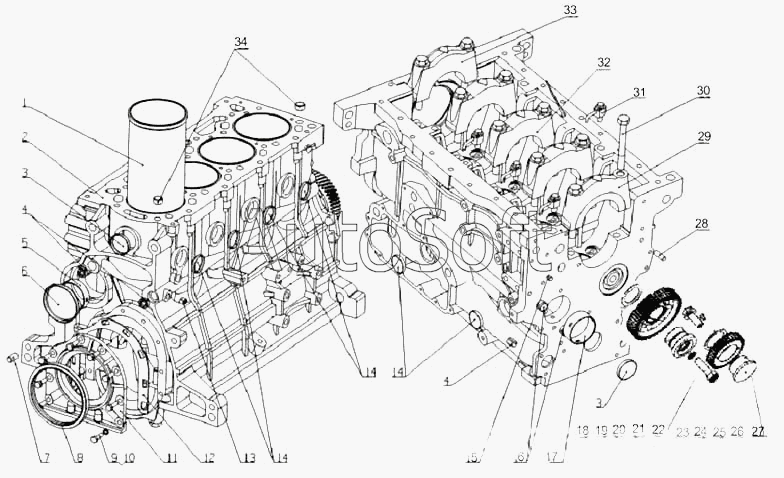

Каталог запасных частей к технике: Yuchai YC4E140-30 (E24FB) (2010). E24FB-1002000 Блок цилиндров в сборе
30
22
23
24
25
26
27
28
29
21
31
32
33
34
17
14
14
14
5
11
2
3
3
4
4
6
7
8
9
10
1
12
13
15
16
18
19
20
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 5***B | Гильза цилиндра | |
| 2 | E***4 | Блок цилиндров | |
| 3 | 1***1 | Пробка шарового типа | |
| 4 | 1***2 | Пробка резьбовая | |
| 5 | 1***A | Втулка распредвала I | |
| 6 | 5***9 | Крышка осевого люфта распределительного вала | |
| 7 | 1***6 | Установочный штифт | |
| 8 | Y***L | Сальник 100х125 | |
| 9 | Q***5 | Болт M8x25 | |
| 10 | Q***8 | Шайба 8 | |
| 11 | 5***1 | Сиденье заднего сальника распредвала | |
| 12 | 1***A | Прокладка заднего сиденья сальника | |
| 13 | Q***2 | Винтовая пробка NPT1/4 | |
| 14 | 1***9 | Пробка шарового типа | |
| 15 | 5***8 | Установочный штифт | |
| 16 | 1***3 | Пробка шарового типа | |
| 17 | 1***8 | Втулка распредвала II | |
| 18 | 5***A | Болт промежуточной шестерни | |
| 19 | Q***6 | Уплотнительное кольцо d16 | |
| 20 | 1***2 | Промежуточная шестерня | |
| 21 | G***0 | Части большой промежуточной передачи | |
| 22 | 1***5 | Фрикционная пластина промежуточной шестерни | |
| 23 | 2***A | Сиеднье промежуточной шестерни компрессионного насоса | |
| 24 | G***0 | Части промежуточной шестерни насоса впрыска | |
| 25 | G***3 | Пластина размещения промежуточной шестерни | |
| 26 | 2***A | Болт сиденья промежуточной шестерни | |
| 27 | Q***2 | Гайка | |
| 28 | 1***5 | Установочный штифт | |
| 29 | 1***4 | Основная крышка подшипника | |
| 30 | 5***7 | Болт основной крышки подшипника | |
| 31 | E***0 | Деталь наконечника | |
| 32 | 1***3 | Главная крышка подшипника осевого давления | |
| 33 | 1***4 | Основная крышка подшипника (Задняя) | |
| 34 | 1***1 | Расположение подшипника |
