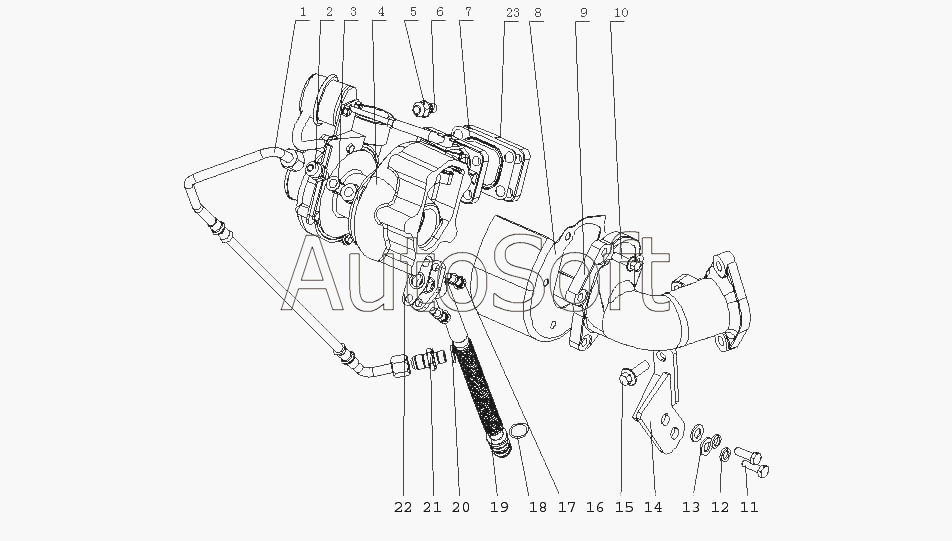

Каталог запасных частей к технике: Yuchai YC4FA130-30 (FC7LA) (2010). FC7LA-1118000/02 Турбонагнетатель в сборе
13
7
18
20
23
22
21
19
17
16
15
14
1
12
11
10
9
8
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | F***0 | Шланг подачи масла | |
| 2 | E***A | Входной маслопровод турбонагнетателя | |
| 3 | Q***2 | Шайба 12 | |
| 4 | F***3 | Турбонагнетатель | |
| 5 | M***B | Гайка | |
| 6 | M***4 | Цапфа | |
| 7 | F***A | Прокладка турбонагнетателя | |
| 8 | F***A | Теплоизоляционная крышка турбонагнетателя | |
| 9 | F***A | Соединение задней выхлопной турбины | |
| 10 | Q***2 | Болт M8x22 | |
| 11 | Q***2 | Болт M10x25 | |
| 12 | Q***0 | Шайба 10 | |
| 13 | Q***0 | Шайба 10 | |
| 14 | F***0 | Сварной кронштеин соеденительной трубки выпуска турбины | |
| 15 | Q***2 | Болт М10х30 | |
| 16 | Q***2 | Бoлт M8x25 | |
| 17 | Q***8 | Шайба 8 | |
| 18 | Y***F | Уплотнительное кольцо 2,65x17 | |
| 19 | F***A | Сварная трубка возврата масла | |
| 20 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 21 | A***1 | Штуцер подачи масла | |
| 22 | F***1 | Прокладка | |
| 23 | F***0 | Блок подушек выхода выпускной трубки |
