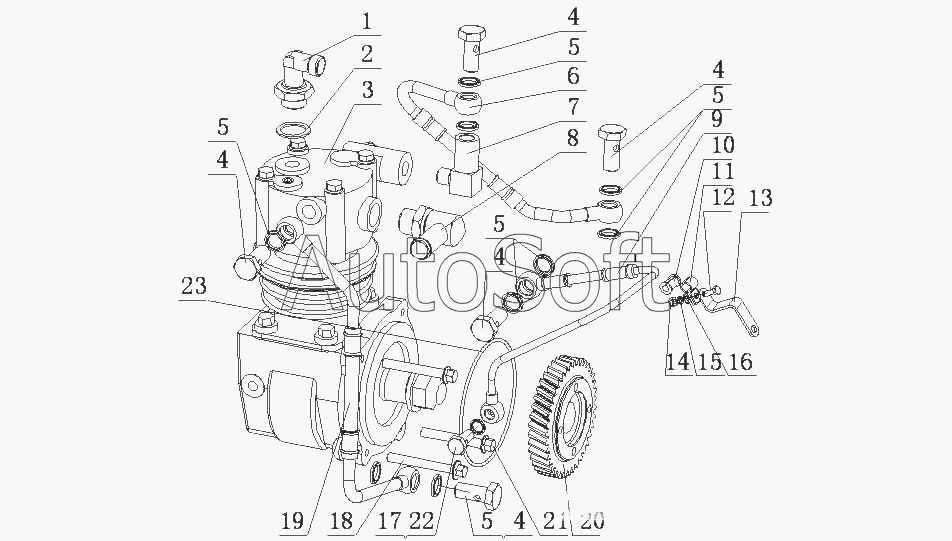

Каталог запасных частей к технике: Yuchai YC4FA130-30 (FC7LA) (2010). F50AA-3509000/01 Пневматический компрессор в сборе
13
5
5
5
5
5
22
23
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
4
4
4
4
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | E***0 | Сустав отверстия для выпуска воздуха в сборе | |
| 2 | Q***2 | Шайба 22 | |
| 3 | F***B | Воздушный компрессор | |
| 4 | 6***7 | Болт с водяной канавкой | |
| 5 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 6 | F***0 | Трубка | |
| 7 | F***A | Соеденительный корпус | |
| 8 | 6***0 | Узел штуцера впускного воздухопровода | |
| 9 | F***0 | Входная масляная трубка в сборе, воздушный компрессор | |
| 10 | M***3 | Резиновая втулка | |
| 11 | B***2 | Зажим трубы | |
| 12 | Q***6 | Болт M6x16 | |
| 13 | F***1 | Кронштеин зажима | |
| 14 | Q***6 | Гайка М6 | |
| 15 | Q***6 | Шайба 6 | |
| 16 | Q***6 | Шайба 6 | |
| 17 | 1***3 | Болт подачи масла | |
| 18 | Q***2 | Болт M8x60 | |
| 19 | F***0 | Труба | |
| 20 | F***1 | Шестерня воздушного компрессора | |
| 21 | Q***2 | Болт M8x65 | |
| 22 | Q***0 | Уплотнительная шайба d10 | |
| 23 | Y***F | Кольцевая прокладка 2.65x109 |
