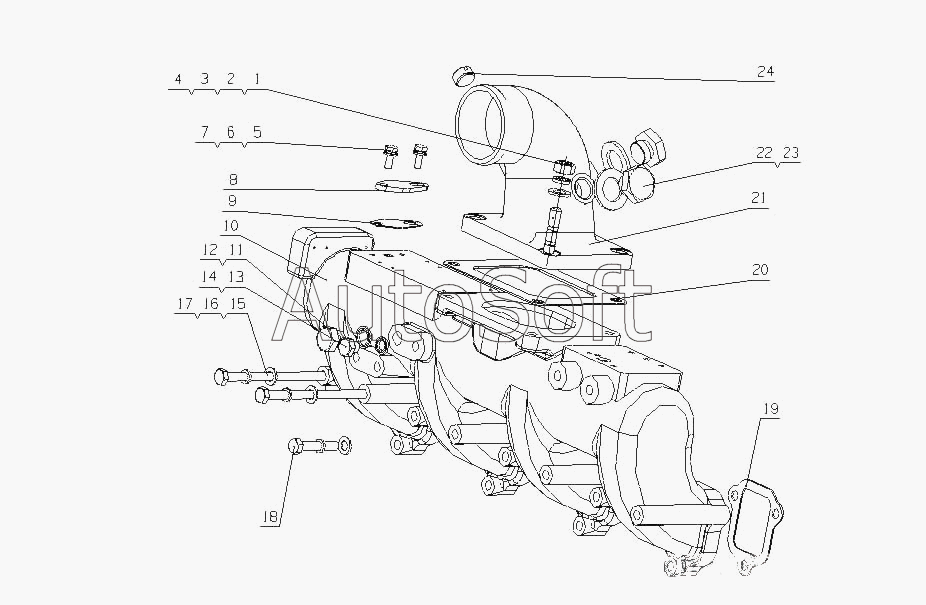

Каталог запасных частей к технике: Yuchai YC4G200-30 (G2GQA) (2010). G2500-1008100 Сборочный узел впускного коллектора
15
9
19
20
23
12
14
24
22
21
18
17
16
1
13
11
10
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| Q1201040 | Q***0 | Шпилька M10x40 | |
| 1 | Q***0 | Гайка М10 | |
| 2 | Q***0 | Шайба 10 | |
| 3 | Q***0 | Шайба 10 | |
| 4 | Q***0 | Шпилька M10x30 | |
| 5 | Q***6 | Болт M6x16 | |
| 6 | Q***6 | Шайба 6 | |
| 7 | Q***6 | Шайба 6 | |
| 8 | G***8 | Защитная крышка | |
| 9 | G***9 | Прокладка защитной крышки | |
| 10 | G***D | Впускная воздушная трубка | |
| 11 | Y***4 | Винтовая пробка M14x1.5 | |
| 12 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 13 | Y***0 | Винтовая пробка M10x1 | |
| 14 | Q***0 | Уплотнительная шайба d10 | |
| 15 | Q***0 | Болт M 8X120 | |
| 16 | Q***8 | Шайба 8 | |
| 17 | Q***8 | Шайба 8 | |
| 18 | Q***5 | Болт M8X45 | |
| 19 | G***4 | Прокладка впускного коллектора | |
| 20 | 1***C | Прокладка впускной соеденительной трубки | |
| 21 | G***A | Впускной трубопровод | |
| 22 | Q***0 | Пробка М20х1,5 | |
| 23 | Q***0 | Уплотнительная шайба d20 | |
| 24 | Q***0 | Винтовая пробка M20x1.5 |
