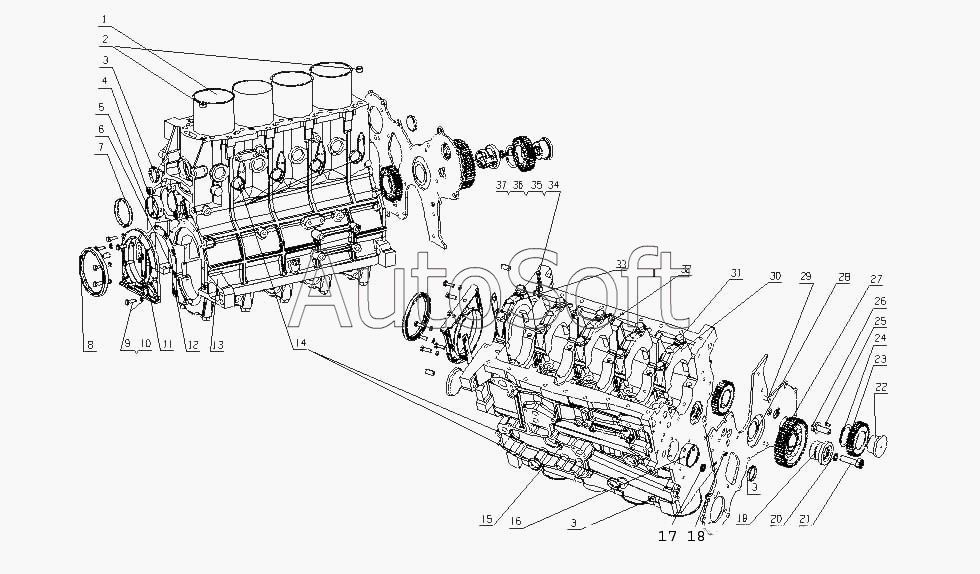

Каталог запасных частей к технике: Yuchai YC4G200-30 (G2GQA) (2010). G2HBB-1002000 Блок цилиндров в сборе
2
3
3
4
6
7
9
10
11
13
14
15
17
18
19
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
20
16
12
8
1
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***B | Гильза цилиндра | |
| 2 | 1***1 | Расположение подшипника | |
| 3 | 1***1 | Пробка шарового типа | |
| 4 | 1***A | Резьбовая пробка главной масляной магистрали | |
| 5 | 1***A | Втулка распредвала I | |
| 6 | 1***6 | Установочный штифт | |
| 7 | 5***9 | Крышка осевого люфта распределительного вала | |
| 8 | 1***2 | Сальник коленвала задний | |
| 9 | Q***8 | Шайба 8 | |
| 10 | Q***5 | Болт M8x25 | |
| 11 | G***A | Сиденье заднего сальника распредвала | |
| 12 | 1***A | Прокладка заднего сиденья сальника | |
| 13 | G***B | Блок цилиндров | |
| 14 | Y***8 | Шарообразная пластинчатая пробка | |
| 15 | Q***1 | Пробка NPT1/8 | |
| 16 | 1***8 | Втулка распредвала II | |
| 17 | 1***3 | Пробка шарового типа | |
| 18 | 5***8 | Установочный штифт | |
| 19 | G***6 | Вал промежуточной шестерни | |
| 20 | Q***6 | Уплотнительное кольцо d16 | |
| 21 | 5***4 | Болт вала промежуточной шестерни | |
| 22 | 2***A | Сиеднье промежуточной шестерни компрессионного насоса | |
| 23 | G***0 | Части промежуточной шестерни насоса впрыска | |
| 24 | G***3 | Пластина размещения промежуточной шестерни | |
| 25 | Q***2 | Гайка | |
| 26 | 2***A | Болт сиденья промежуточной шестерни | |
| 27 | G***0 | Части большой промежуточной передачи | |
| 28 | 1***5 | Фрикционная пластина промежуточной шестерни | |
| 29 | 1***5 | Установочный штифт | |
| 30 | 1***4 | Основная крышка подшипника | |
| 31 | G***8 | Болт основной крышки подшипника | |
| 32 | 1***3 | Главная крышка подшипника осевого давления | |
| 33 | 1***4 | Основная крышка подшипника (Задняя) | |
| 34 | G***A | Полый болт для масла | |
| 35 | 4***3 | Шайба | |
| 36 | G***0 | Сварной наконечник | |
| 37 | Y***2 | Цилиндрический штифт |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
