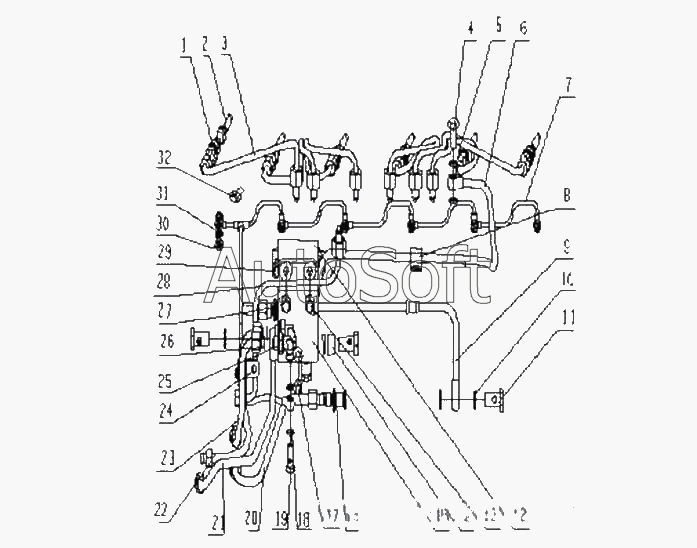

Каталог запасных частей к технике: Yuchai YC6A240-30 (A68SA) (2010). J5600-1104000/29 Трубопровод подачи топлива в сборе
30
3
6
7
9
5
21
22
23
26
28
31
17
18
10
32
1
29
27
25
24
20
19
16
15
14
13
12
11
8
4
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***1 | Болт соединения труб | |
| 2 | G***A | Соеденительный шланг высокого давления в сборе | |
| 3 | J***A | Труба высокого давления | |
| 4 | 4***4 | Болт патрубка | |
| 5 | Q***2 | Комбинированная уплотнительная шайба 12 | |
| 6 | J***C | Общая топливная магистраль | |
| 7 | J***E | Обратный топливный трубопровод | |
| 8 | J***0 | Сборочный узел зажима трубки возврата масла | |
| 9 | J***B | Подводящая топливная труба | |
| 10 | Q***6 | Уплотнительное кольцо d16 | |
| 11 | Q***5 | Болт M16x1,5 | |
| 12 | J***C | Кронштеин топливного распределителя | |
| 13 | Q***2 | Болт М10х25 | |
| 14 | M***6 | Пылеотталкивающая втулка | |
| 15 | J***C | Топливный распределитель | |
| 16 | J***4 | Адаптирующий соеденитель | |
| 17 | Q***0 | Болт M8x40 | |
| 18 | Q***0 | Уплотнительная шайба d10 | |
| 19 | M***A | Масляный полый болт | |
| 20 | J***D | Части трубки от масляной передачи насоса к топливной трубки блока управления | |
| 21 | J***B | Водосливная труба | |
| 22 | J***D | Труба к ТНВД | |
| 23 | J***D | Трубка топливная | |
| 24 | J***0 | Части зажима кронштеина | |
| 25 | J***C | Соединение | |
| 26 | Y***F | Круглое кольцо 2.65x14 | |
| 27 | G***B | Штуцер | |
| 28 | J***E | Трубка топливная | |
| 29 | Q***2 | Болт M10x20 | |
| 30 | J***5 | Соединитель | |
| 31 | Q***8 | Комбинированная уплотнительная шайба 8 | |
| 32 | Q***2 | Болт М10х30 |
