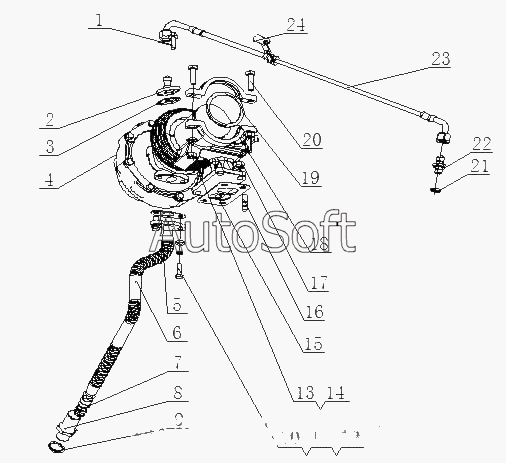

Каталог запасных частей к технике: Yuchai YC6A240-30 (A68SA) (2010). A68SA-1118000/03 Турбонагнетатель в сборе
18
4
5
7
9
19
21
13
15
24
23
22
20
1
17
16
14
12
11
10
8
6
A6300-1118100-181
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| A6300-1118100-181 | A***1 | Турбонагнетатель | |
| 1 | Q***2 | Болт M8x20 | |
| 2 | 4***1 | Масловпускное соединение | |
| 3 | 1***B | Шайба | |
| 4 | A***5 | Турбокомпрессор | |
| 5 | M***A | Масляный шланг | |
| 6 | L***C | Сборочный узел сварной трубки возврата масла | |
| 7 | Y***F | Уплотнительное кольцо 2,65x17 | |
| 8 | 4***B | Соеденитель возврата масла | |
| 9 | Q***4 | Уплотнительная шайба 24 | |
| 10 | Q***2 | Болт M8x28 | |
| 11 | Q***8 | Шайба 8 | |
| 12 | 6***3 | Шайба | |
| 13 | Q***0 | Гайка М10 | |
| 14 | Q***0 | Шайба 10 | |
| 15 | L***2 | Прокладка турбокомпрессора | |
| 16 | 1***1 | Шпилька | |
| 17 | M***B | Гайка | |
| 18 | G***C | Стопорное кольцо | |
| 19 | G***A | Прокладка | |
| 20 | Q***2 | Болт M10x45 | |
| 21 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 22 | A***1 | Штуцер подачи масла | |
| 23 | B***0 | Трубка подачи масла | |
| 24 | L***0 | Части зажима кронштеина |
