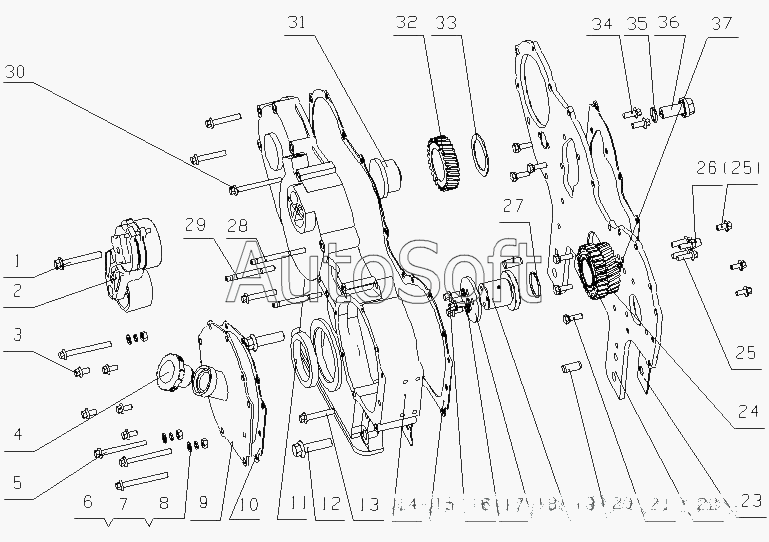

Каталог запасных частей к технике: Yuchai YC6A260-30 (A64YA) (2010). J62QA-1002200/13 Части корпуса шестерни
1
2
3
5
6
7
8
9
11
12
13
14
16
19
20
21
22
24
25
25
26
28
29
30
31
32
33
34
36
37
35
27
23
18
17
15
10
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***2 | Болт M10x75 | |
| 2 | G***1 | Ременной шкив растяжения | |
| 3 | Q***5 | Болт M8x15 | |
| 4 | 1***F | Чашка маслофильтра в сборе | |
| 5 | Q***2 | Болт M8x80 | |
| 6 | Q***2 | Шайба 8 | |
| 7 | Q***8 | Шайба 8 | |
| 8 | Q***8 | Гайка М8 | |
| 9 | J***0 | Сварная пластина крышки механизма иньекционного насоса | |
| 10 | J***5 | Прокладка крышка шестерни привода ТНВД | |
| 11 | Y***R | Сальник 70x90 | |
| 12 | Q***0 | Болт M14x50 | |
| 13 | Q***2 | Болт M8x50 | |
| 14 | J***A | Корпус шестерни ГРМ | |
| 15 | J***A | Прокладка корпуса редуктора | |
| 16 | Q***6 | Болт | |
| 17 | Q***8 | Комбинированная уплотнительная шайба 8 | |
| 18 | J***1 | Пластина промежуточной шестерни | |
| 19 | J***6 | Вал промежуточной шестерни | |
| 20 | Y***0 | Цилиндрический штырь 12x30 | |
| 21 | Q***2 | Бoлт M8x25 | |
| 22 | J***D | Крышка отсека передач | |
| 23 | L***2 | Прокладка кожуха распределительной шестерни | |
| 24 | J***0 | Промежуточная шестерня | |
| 25 | Q***2 | Болт M8x25 | |
| 26 | J***4 | Соединитель | |
| 27 | Y***F | Уплотнительное кольцо 2,65x42,5 | |
| 28 | Q***5 | Шпилька M8x85 | |
| 29 | Q***5 | Шпилька M8x75 | |
| 30 | Q***2 | Болт M8x75 | |
| 31 | L***A | Сиденье промежуточной шестерни насоса компрессора | |
| 32 | A***1 | Части промежуточной шестерни насоса компрессора | |
| 33 | 2***7 | Пластина промежуточной шестерни | |
| 34 | Q***2 | Болт M8x20 | |
| 35 | Y***F | Уплотнительное кольцо 2,65x20 | |
| 36 | A***B | Болт вала промежуточной шестерни | |
| 37 | Y***F | Уплотнительное кольцо 1,8x8 |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
