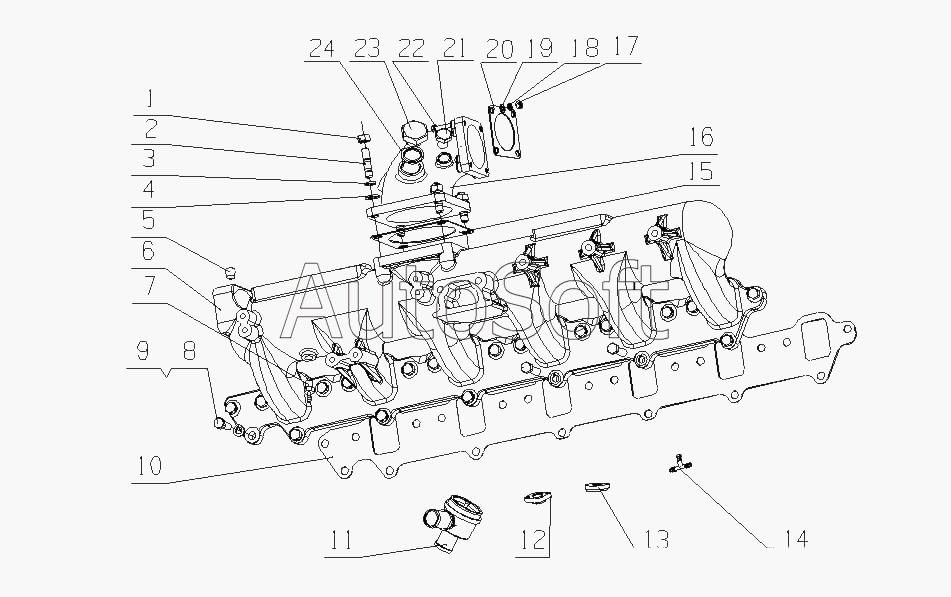

Каталог запасных частей к технике: Yuchai YC6G220P-30 (G3FQA) (2010). G5900-1008010/07 Сборочный узел впускного воздухопровода
18
10
15
24
3
4
9
23
22
21
20
19
1
17
16
14
13
12
11
8
7
6
5
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***0 | Гайка М10 | |
| 2 | Q***0 | Шпилька M10x30 | |
| 3 | Q***0 | Шайба 10 | |
| 4 | Q***0 | Шайба 10 | |
| 5 | Q***1 | Винтовая пробка NPT1/8 (нормальная трубная резьба 1/8) | |
| 6 | G***1 | Впускная воздушная трубка | |
| 7 | G***3 | Вентиляционный соеденитель | |
| 8 | 3***6 | Болт | |
| 9 | 1***8 | Волнистая шайба | |
| 10 | 1***A | Прокладка впускного воздухопровода | |
| 11 | G***0 | Устойчивый к перенапряжениям клапан | |
| 12 | G***2 | Установочное место датчика PTP | |
| 13 | G***4 | Установочное место датчика кислорода | |
| 14 | G***4 | Тройник | |
| 15 | 1***A | Прокладка трубки впуска воздуха | |
| 16 | G***6 | Впускной трубопровод | |
| 17 | Q***8 | Гайка М8 | |
| 18 | Q***8 | Шайба 8 | |
| 19 | Q***8 | Шайба 8 | |
| 20 | 1***3 | Прокладка соеденительной трубки выпуска вентилятора | |
| 21 | Q***1 | Болт M10X1.25 | |
| 22 | Q***5 | Болт M8x35 | |
| 23 | Q***0 | Пробка М20х1,5 | |
| 24 | Q***0 | Уплотнительная шайба d20 |
