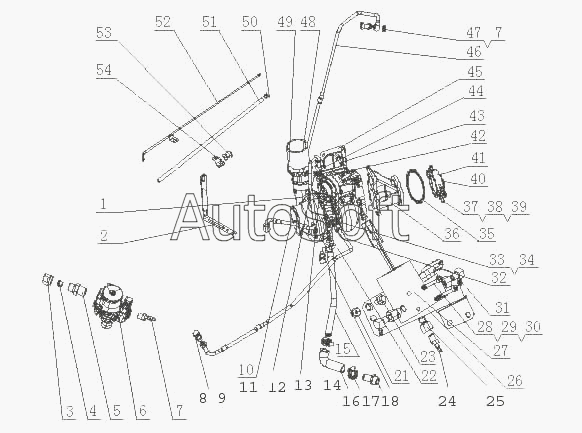

Каталог запасных частей к технике: Yuchai YC6G230N-30 (G69MA) (2010). G66HA-1118000/30 Турбонагнетатель в сборе
43
30
31
32
33
34
35
36
37
38
39
40
41
42
29
44
45
46
47
48
49
50
51
52
53
54
9
16
3
4
5
6
7
7
8
10
11
12
13
14
15
2
17
18
19
20
21
22
23
24
25
26
27
28
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 2 | G***5 | Кронштейн | |
| 3 | Q***8 | Гайка | |
| 4 | Q***8 | Втулка зажима 08 | |
| 5 | J***A | Впускной воздушный сустав регулятора давления воздуха | |
| 6 | J***A | Регулятор давления воздуха | |
| 7 | J***A | Выпускной сустав регулятора давления воздуха | |
| 8 | Q***5 | Болт M14x1.5 | |
| 9 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 10 | G***A | Впускная трубка маслопровода турбонагнетателя | |
| 11 | 4***1 | Масловпускное соединение | |
| 12 | 1***B | Шайба | |
| 13 | Q***2 | Бoлт M8x25 | |
| 14 | Q***8 | Шайба 8 | |
| 15 | 2***A | Сварная трубка возврата масла | |
| 16 | 1***A | Изогнутая резиновая трубка | |
| 17 | Q***2 | Петля обруча 32 | |
| 18 | 1***3 | Коническое соединение труб | |
| 19 | Q***5 | Болт M10x25 | |
| 20 | Q***0 | Шайба 10 | |
| 21 | Q***8 | Гайка М8 | |
| 22 | 1***B | Прокладка | |
| 23 | Q***5 | Болт M8x15 | |
| 24 | G***3 | Вентиляционный соеденитель | |
| 25 | J***B | Соеденитель клапана контроля прохода выхлопного газа | |
| 26 | G***1 | Кронштеин клапана контроля прохода | |
| 27 | J***0 | Клапан контроля прохода выхлопного газа | |
| 28 | Q***2 | Винт M6X60 | |
| 29 | Q***6 | Шайба 6 | |
| 30 | Q***6 | Гайка M6 | |
| 31 | G***1 | Компенсационный сустав регулятора давления | |
| 32 | G***A | Водовпускной шланг турбоускорителя | |
| 33 | G***B | Водовпускной и выпускной соеденитель турбоускорителя | |
| 34 | Q***8 | Шайба 18 | |
| 35 | Y***F | Уплотнительное кольцо 1.8x9 | |
| 36 | 1***1 | Промежуточный выступ турбоускорителя | |
| 37 | Q***2 | Болт M10x40 | |
| 38 | Q***0 | Шайба 10 | |
| 39 | Q***0 | Гайка М10 | |
| 40 | 2***3 | Уплотнительная шайба | |
| 41 | 2***4 | Пружинное кольцо | |
| 42 | M***B | Гайка | |
| 43 | 2***3 | Болт | |
| 44 | 1***1 | Шпилька | |
| 45 | 1***B | Прокладка турбонагнетателя | |
| 46 | G***A | водовыпускная трубка | |
| 47 | 6***7 | Болт с водяной канавкой | |
| 48 | 1***8 | Соеденительный шланг выпуска компрессора | |
| 49 | Q***3 | Петля обруча | |
| 50 | Q***1 | Петля обруча | |
| 51 | G***A | Вентиляционный шланг устойчивого к перенапряжениям клапана | |
| 52 | G***0 | Сварная часть соеденительной трубки | |
| 53 | M***3 | Резиновая втулка | |
| 54 | A***A | Зажим трубы |
