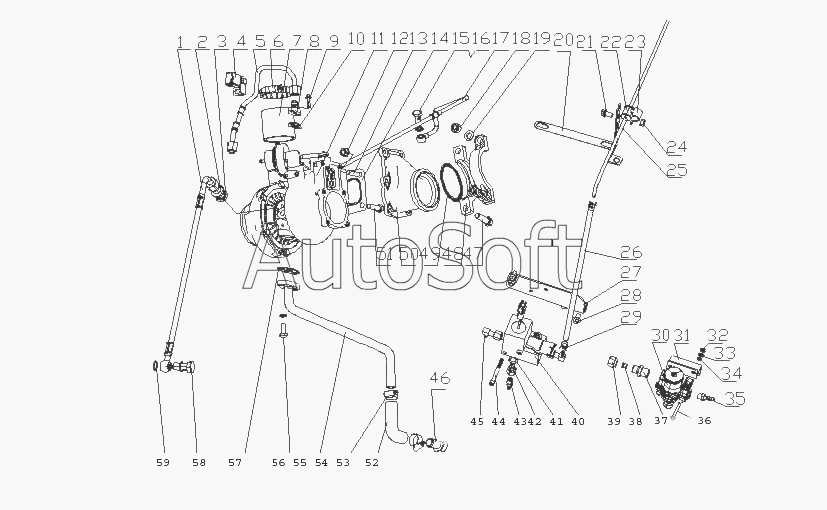

Каталог запасных частей к технике: Yuchai YC6G260N-30 (G66YA-T12) (2010). G6998-1118000/01 Турбонагнетатель в сборе
52
38
39
40
41
42
43
44
45
46
47
48
49
50
51
37
53
54
55
56
57
58
58
59
34
33
26
22
16
11
18
2
3
4
5
6
7
8
9
10
12
13
14
15
17
1
19
20
21
23
24
25
27
28
29
30
31
32
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| G69YA-1118505 | G***5 | Изоляционная втулка тепловой турбины | |
| 1 | G***A | Водовпускной шланг турбоускорителя | |
| 2 | G***B | Водовпускной и выпускной соеденитель турбоускорителя | |
| 3 | Q***8 | Шайба 18 | |
| 4 | G***0 | Сборочный узел зажима трубы | |
| 5 | G***0 | Сварная часть трубки впуска масла | |
| 6 | Q***3 | Петля обруча | |
| 7 | 1***8 | Соеденительный шланг выпуска компрессора | |
| 8 | 4***1 | Масловпускное соединение | |
| 9 | Q***2 | Бoлт M8x25 | |
| 10 | 1***B | Шайба | |
| 11 | G***5 | Турбокомпрессор | |
| 12 | M***B | Гайка | |
| 13 | 1***1 | Шпилька | |
| 14 | 1***B | Прокладка турбонагнетателя | |
| 15 | 6***7 | Болт с водяной канавкой | |
| 16 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 17 | G***A | водовыпускная трубка | |
| 18 | Q***0 | Гайка М10 | |
| 19 | Q***0 | Шайба 10 | |
| 20 | G***5 | Кронштейн | |
| 21 | Q***5 | Болт M8x15 | |
| 22 | M***3 | Резиновая втулка | |
| 23 | A***A | Зажим трубы | |
| 24 | Q***8 | Гайка М8 | |
| 25 | G***0 | Сварная часть соеденительной трубки | |
| 26 | G***A | Вентиляционный шланг устойчивого к перенапряжениям клапана | |
| 27 | G***1 | Кронштеин клапана контроля прохода | |
| 28 | Q***5 | Болт M8x15 | |
| 29 | Q***1 | Петля обруча | |
| 30 | J***A | Регулятор давления воздуха | |
| 31 | J***3 | Кронштеин регулятора давления воздуха | |
| 32 | Q***6 | Гайка M6 | |
| 33 | Q***6 | Шайба 6 | |
| 34 | Q***6 | Шайба 6 | |
| 35 | J***A | Выпускной сустав регулятора давления воздуха | |
| 36 | Q***2 | Болт | |
| 37 | J***A | Впускной воздушный сустав регулятора давления воздуха | |
| 38 | Q***8 | Втулка зажима 08 | |
| 39 | Q***8 | Гайка | |
| 40 | J***0 | Клапан контроля прохода выхлопного газа | |
| 41 | J***8 | Изоляционная медная прокладка | |
| 42 | J***A | Соеденитель клапана контроля прохода выхлопного газа | |
| 43 | G***3 | Вентиляционный соеденитель | |
| 44 | Q***2 | Винт M6X60 | |
| 45 | G***1 | Компенсационный сустав регулятора давления | |
| 46 | 1***3 | Коническое соединение труб | |
| 47 | Q***2 | Болт M10x40 | |
| 48 | 2***4 | Пружинное кольцо | |
| 49 | 2***3 | Уплотнительная шайба | |
| 50 | 1***1 | Промежуточный выступ турбоускорителя | |
| 51 | 2***3 | Болт | |
| 52 | 1***A | Изогнутая резиновая трубка | |
| 53 | Q***2 | Петля обруча 32 | |
| 54 | 2***A | Сварная трубка возврата масла | |
| 55 | Q***5 | Болт M10x25 | |
| 56 | Q***0 | Шайба 10 | |
| 57 | 1***B | Прокладка | |
| 58 | Q***5 | Болт M14x1.5 | |
| 59 | Q***4 | Комбинированная уплотнительная шайба 14 |
