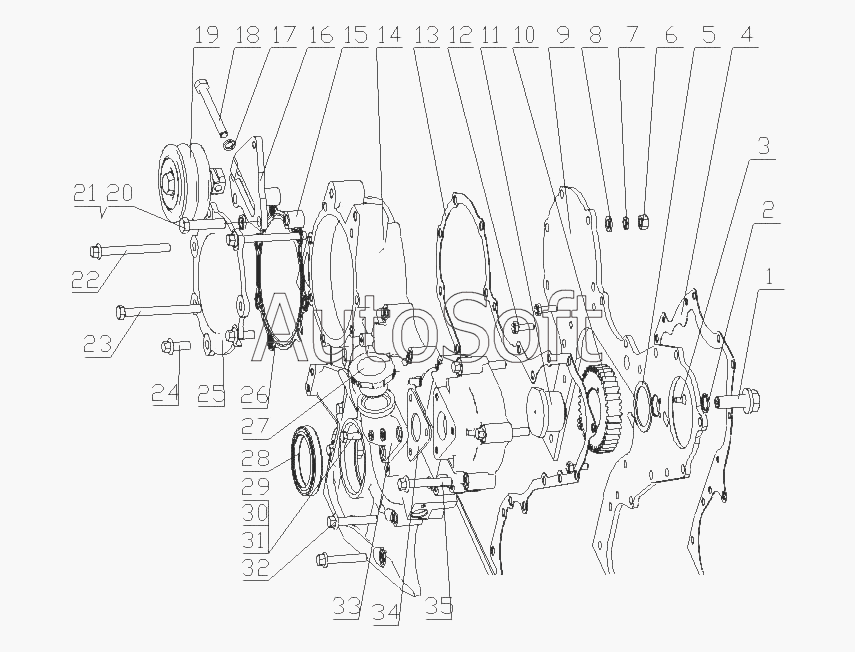

Каталог запасных частей к технике: Yuchai YC6G260N-30 (G66YA-T12) (2010). G3K00-1002200/06 Сборочный узел отсека шестерни распределительного вала
35
24
25
27
29
30
31
32
33
23
20
17
13
4
2
28
34
26
12
3
5
6
7
8
9
10
11
1
14
15
16
18
19
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 2***A | Болт сиденья промежуточной шестерни | |
| 2 | Q***6 | Уплотнительное кольцо d16 | |
| 3 | Q***2 | Гайка | |
| 4 | G***4 | Прокладка пластины крышки корпуса механизма | |
| 5 | 2***7 | Пластина промежуточной шестерни | |
| 6 | Q***0 | Гайка М10 | |
| 7 | Q***0 | Шайба 10 | |
| 8 | Q***0 | Шайба 10 | |
| 9 | G***2 | Крышка отсека передач | |
| 10 | G***0 | Промежуточная шестерня компрессионного насоса в сборе | |
| 11 | 2***A | Сиеднье промежуточной шестерни компрессионного насоса | |
| 12 | 4***6 | Болт | |
| 13 | G***3 | Прокладка | |
| 14 | G***B | Крышка отсека передачи | |
| 15 | 2***3 | Шайба натяжителя | |
| 16 | 2***A | Сварной кронштеин | |
| 17 | Q***0 | Шайба 10 | |
| 18 | 1***A | Установочный болт | |
| 19 | 1***0 | Шкив растяжения в сборе | |
| 20 | Q***2 | Шайба 12 | |
| 21 | Q***2 | Болт M12x50 | |
| 22 | Q***2 | Болт M10x95 | |
| 23 | Q***2 | Болт M10x105 | |
| 24 | Q***5 | Болт M10x25 | |
| 25 | 2***A | Крышка механизма насоса | |
| 26 | 2***C | Прокладка | |
| 27 | 1***F | Чашка маслофильтра в сборе | |
| 28 | 1***8 | Масляный уплотнитель заднего коленвала | |
| 29 | Q***0 | Болт М8х20 | |
| 30 | Q***8 | Шайба 8 | |
| 31 | Q***8 | Шайба 8 | |
| 32 | 1***2 | Болт | |
| 33 | 2***A | Трубка масляного фильтра | |
| 34 | 2***1 | Прокладка сапуна | |
| 35 | Q***0 | Болт M10x60 |
