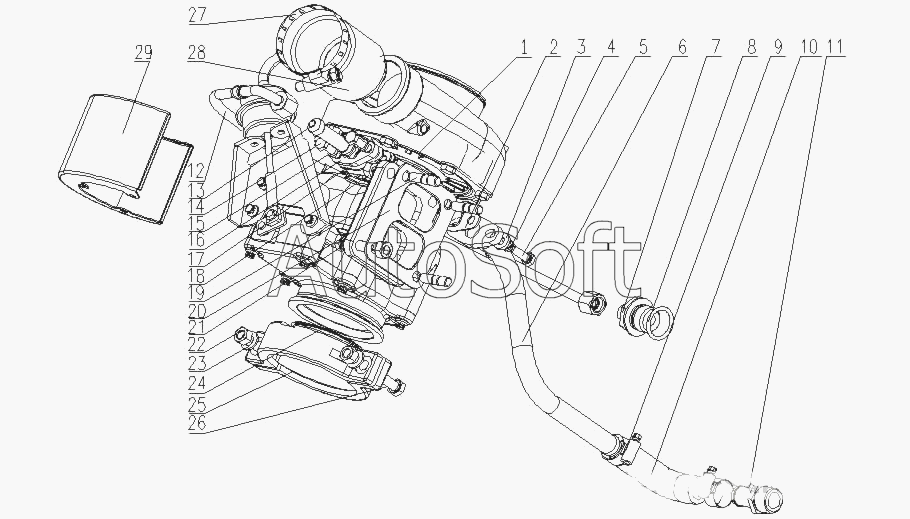

Каталог запасных частей к технике: Yuchai YC6G270-30 (G65QA) (2010). G65QA-1118000/01 Турбонагнетатель в сборе
18
17
20
2
8
29
28
27
26
25
24
23
22
21
19
1
16
15
14
13
12
11
10
9
7
6
5
4
3
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***0 | Турбонагнетатель | |
| 2 | M***1 | Прокладка | |
| 3 | 6***3 | Шайба | |
| 4 | Q***8 | Шайба 8 | |
| 5 | Q***5 | Болт M8x25 | |
| 6 | G***A | Сварной элемент возврата масла | |
| 7 | G***A | Соединение трубки впуска масла турбоускорителя | |
| 8 | Y***F | Кольцевая прокладка | |
| 9 | Q***2 | Петля обруча 32 | |
| 10 | 1***A | Изогнутая резиновая трубка | |
| 11 | 1***3 | Коническое соединение труб | |
| 12 | G***0 | Впускная трубка маслопровода турбонагнетателя | |
| 13 | G***1 | Шланг подачи масла | |
| 14 | Q***5 | Болт M8x25 | |
| 15 | Q***8 | Шайба 8 | |
| 16 | 4***2 | Фланец | |
| 17 | 1***B | Шайба | |
| 18 | M***B | Гайка | |
| 19 | 1***1 | Шпилька | |
| 20 | G***2 | Прокладка турбонагнетателя | |
| 21 | 2***3 | Болт | |
| 22 | Q***0 | Гайка М10 | |
| 23 | Q***0 | Шайба 10 | |
| 24 | A***2 | Прокладка | |
| 25 | A***A | Турбинное заднее стопорное кольцо | |
| 26 | Q***2 | Болт M10x40 | |
| 27 | Q***6 | Обруч 76 | |
| 28 | 1***8 | Мягкая трубка связаная с выходом вентилятора | |
| 29 | G***B | Турбинная теплоизоляционная крышка |
