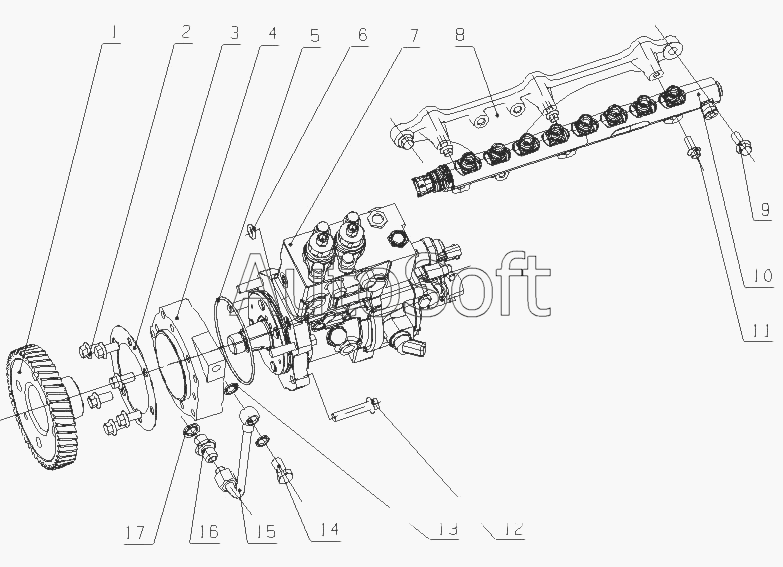

Каталог запасных частей к технике: Yuchai YC6L250L-D30 (L7001) (2010). L4700-1111000/09 Топливный насос высокого давления в сборе
11
3
5
6
7
13
17
16
15
14
12
1
10
9
8
4
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| L4700-1111-51-A38 | L***8 | Датчик скорости | |
| L4700-1111-61-A38 | L***8 | Измерительный клапан | |
| L4700-1111-77-A38 | L***8 | Механизм насоса | |
| L4700-1111090-A38 | L***8 | Воздушный клапан принудительного холостого хода | |
| 1 | L***3 | Механизм топливного насоса | |
| 2 | Q***2 | Болт M10x20 | |
| 3 | A***2 | Прокладка пластины сцепления | |
| 4 | L***1 | Соеденительная планка топливного насоса | |
| 5 | Y***F | Кольцевая прокладка 3.2X100 | |
| 6 | Y***F | Кольцевая прокладка 3.1X11.8 | |
| 7 | L***8 | Топливный насос высокого давления | |
| 8 | L***A | Кронштейн трубки аккумуляторной системы подачи | |
| 9 | Q***2 | Болт М10х25 | |
| 10 | L***0 | Компонент трубки аккумуляторной системы подачи | |
| 11 | Q***2 | Болт M8x20 | |
| 12 | Q***2 | Болт M10x35 | |
| 13 | Q***2 | Комбинированная уплотнительная шайба 12 | |
| 14 | Q***5 | Шарнирный болт | |
| 15 | L***B | Сборочный узел трубки подачи масла | |
| 16 | L***4 | Соединитель | |
| 17 | Q***6 | Уплотнительное кольцо d16 |
