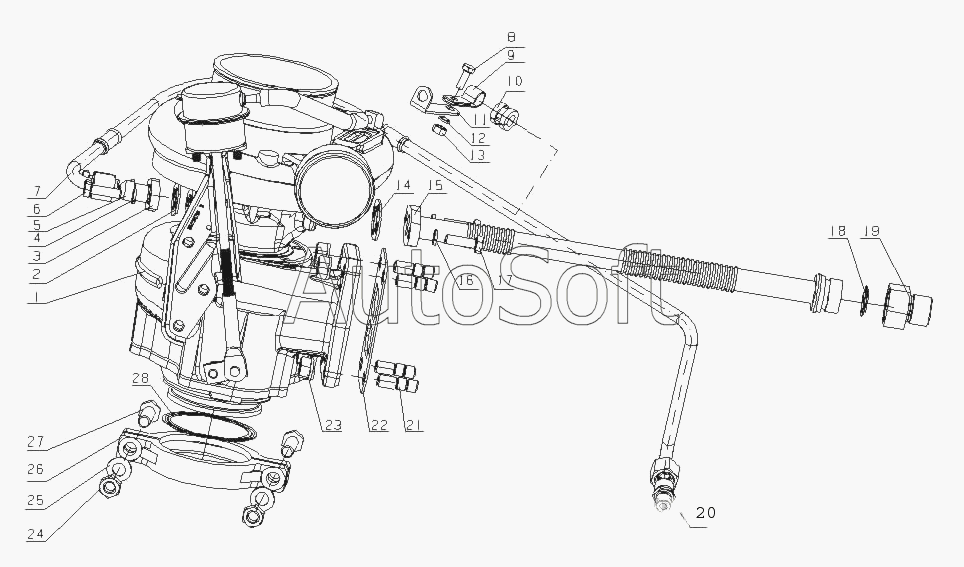

Каталог запасных частей к технике: Yuchai YC6L250L-D30 (L7001) (2010). L7000-1118000/05 Турбонагнетатель в сборе
19
28
10
14
18
22
2
27
26
25
24
23
21
20
1
17
16
15
13
12
11
9
8
7
6
5
4
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***5 | Турбонагнетатель | |
| 2 | 1***B | Шайба | |
| 3 | 4***2 | Фланец | |
| 4 | Q***8 | Шайба 8 | |
| 5 | 4***1 | Масловпускное соединение | |
| 6 | Q***2 | Болт M8x20 | |
| 7 | L***A | Впускной шланг масла турбоускорителя | |
| 8 | Q***6 | Болт M6x16 | |
| 9 | M***2 | Зажим трубы | |
| 10 | M***1 | Оболочка хомута | |
| 11 | L***1 | Зажим I | |
| 12 | Q***6 | Шайба 6 | |
| 13 | Q***6 | Гайка М6 | |
| 14 | L***A | Прокладка | |
| 15 | L***B | Возвратная трубка маслопровода турбонагнетателя | |
| 16 | Q***8 | Шайба 8 | |
| 17 | Q***2 | Бoлт M8x25 | |
| 18 | 4***B | Шайба | |
| 19 | 4***A | Болт соединения возврата масла | |
| 20 | L***1 | Соединитель впуска масла | |
| 21 | 1***1 | Шпилька | |
| 22 | L***2 | Прокладка турбокомпрессора | |
| 23 | M***B | Гайка | |
| 24 | Q***0 | Гайка М10 | |
| 25 | Q***0 | Шайба 10 | |
| 26 | G***C | Стопорное кольцо | |
| 27 | Q***2 | Болт M10x45 | |
| 28 | G***A | Прокладка |
