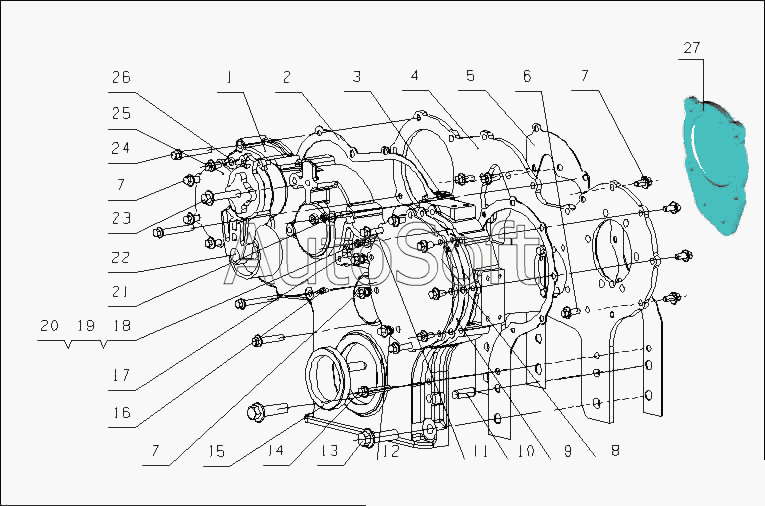

Каталог запасных частей к технике: Yuchai YC6L250L-D30 (L7001) (2010). L7000-1002200/05 Сборочный узел отсека шестерни распределительного вала
19
2
3
5
8
14
22
26
27
25
24
23
21
20
1
18
17
16
15
14
13
12
11
10
9
7
7
7
6
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***A | Кожух распределительной шестерни | |
| 2 | L***4 | Прокладка крышки корпуса распределительной шестерни | |
| 3 | L***0 | Части промежуточной шестерни воздушного компрессора | |
| 4 | L***A | Колпак кожуха передач | |
| 5 | L***2 | Прокладка кожуха распределительной шестерни | |
| 6 | Q***2 | Болт M8x20 | |
| 7 | Q***6 | Болт M8x16 | |
| 8 | L***6 | Прокладка | |
| 9 | L***C | Крышка механизма насоса | |
| 10 | Y***5 | Цилиндрический штырь 12x35 | |
| 11 | Q***5 | Болт M8x65 | |
| 12 | Q***8 | Комбинированная уплотнительная шайба 8 | |
| 13 | Q***5 | Болт M8x45 | |
| 14 | Y***R | Сальник 70x90 | |
| 14 | Y***R | Сальник 70x90 | |
| 15 | Q***0 | Болт M14x50 | |
| 16 | D***7 | Датчик верхней мертвой точки | |
| 17 | Q***5 | Шпилька M8x85 | |
| 18 | Q***0 | Шпилька M8X80 | |
| 19 | Q***8 | Гайка М8 | |
| 20 | Q***8 | Шайба 8 | |
| 21 | Q***8 | Шайба 8 | |
| 22 | L***0 | Натяжной ролик | |
| 23 | Q***2 | Болт M10x75 | |
| 24 | Q***0 | Болт M8x60 | |
| 25 | L***5 | Пластина передней крышки воздушного компрессора | |
| 26 | L***6 | Распорка | |
| 27 | A***B | Крышка |
