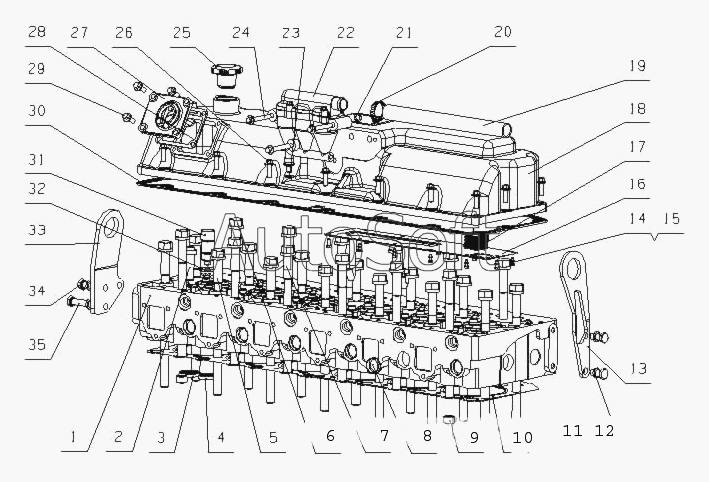

Каталог запасных частей к технике: Yuchai YC6L250L-D30 (L7001) (2010). L7000-1003000/04 Головка цилиндров и крышка головки цилиндров в сборе
1
5
6
7
8
9
11
12
13
14
15
16
19
24
25
26
27
29
31
33
34
35
10
32
30
28
23
22
21
20
18
17
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| L4700-1003170 | L***0 | Сборочный узел головки цилиндров | |
| 1 | L***B | Головка блока цилиндров | |
| 2 | L***A | Труба направляющей втулки клапана | |
| 3 | L***A | Седло впускного клапана | |
| 4 | L***A | Седло выпускного клапана | |
| 5 | L***B | Длиный болт головки цилиндров | |
| 6 | L***B | Болт крышки цилиндров (Короткий) | |
| 7 | L***3 | Короткий болт головки цилиндров | |
| 8 | Q***0 | Шайба d30 | |
| 9 | L***8 | Установочная втулка | |
| 10 | L***6 | Прокладка головки блока цилиндров | |
| 11 | Q***5 | Болт М12х25 | |
| 12 | Q***2 | Шайба 12 | |
| 13 | L***3 | Сварная часть переднего подъемного кольца | |
| 14 | Q***2 | Болт M5x12 | |
| 15 | Q***5 | Шайба 5 | |
| 16 | L***A | Крышка в сборе | |
| 17 | L***6 | Стальная проволока | |
| 18 | L***A | Крышка головки цилиндров | |
| 19 | ***A | Вентиляционная трубка | |
| 20 | Q***8 | Кольцевой хомут | |
| 21 | Y***F | О-образное кольцо 2,65х16 | |
| 22 | L***B | Газо-масляный сепаратор в сборе | |
| 23 | Y***0 | Кольцо | |
| 24 | Q***5 | Болт M8x55 | |
| 25 | 1***F | Чашка маслофильтра в сборе | |
| 26 | Q***5 | Болт M8x25 | |
| 27 | L***A | Обшивочный лист | |
| 28 | L***2 | Прокладка крышки | |
| 29 | Q***0 | Болт M8x20 | |
| 30 | L***A | Прокладка крышки блока цилиндров | |
| 31 | J***6 | Втулка форсунки | |
| 32 | Y***S | Кольцевая прокладка 2.65X25.8 | |
| 33 | L***A | Передний кронштейн | |
| 34 | Q***8 | Болт M12x28 | |
| 35 | Q***2 | Болт M12x40 |
