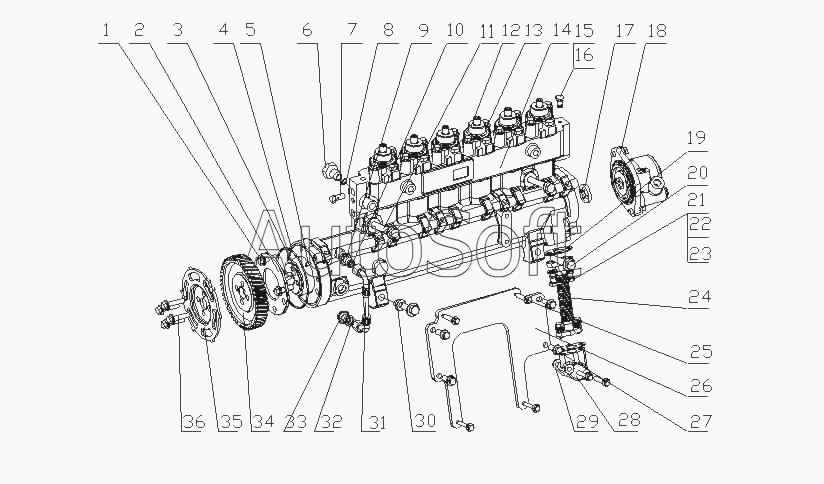

Каталог запасных частей к технике: Yuchai YC6L280-30 (L38MA) (2010). L3100-1111000 Топливный насос высокого давления в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
20
21
22
23
24
25
26
27
28
30
31
32
33
35
36
34
29
19
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***2 | Болт М10х30 | |
| 2 | L***A | Опорная пластина | |
| 3 | L***C | Распредвал EPU | |
| 4 | Y***F | Кольцевая прокладка 2.65x125 | |
| 5 | Q***0 | Ключ 6x20 | |
| 6 | L***h | Установочный штифт | |
| 7 | L***B | Воздушный клапан принудительного холостого хода | |
| 8 | Y***0 | Кольцевая прокладка | |
| 9 | L***5 | Соединение трубопровода II | |
| 10 | Q***2 | Комбинированная уплотнительная шайба 12 | |
| 11 | Q***2 | Болт | |
| 12 | G***0 | Топливный насос высокого давления | |
| 13 | Q***0 | Болт M10x70 | |
| 14 | L***A | Блок ТНВД | |
| 14 | L***B | Моноблок насоса | |
| 15 | G***6 | Винт вентиляционной пробки | |
| 16 | Q***0 | Уплотнительная шайба d10 | |
| 17 | 2***3 | Муфта | |
| 18 | G***G | Топливоподкачивающий насос | |
| 19 | L***2 | Прокладка | |
| 20 | Q***2 | Болт M12x70 | |
| 21 | Q***5 | Болт M 10X25 | |
| 22 | Q***0 | Шайба 10 | |
| 23 | Q***0 | Шайба 10 | |
| 24 | L***C | Трубка возврата масла в сборе | |
| 25 | Q***5 | Болт M8x45 | |
| 26 | M***1 | Пластина | |
| 27 | Q***5 | Болт M10x25 | |
| 28 | L***A | Соединитель | |
| 29 | L***1 | Прокладка | |
| 30 | B***3 | Блок подушки | |
| 31 | L***C | Сборочный узел трубки возврата масла | |
| 32 | Q***6 | Уплотнительное кольцо d16 | |
| 33 | L***4 | Соединитель | |
| 34 | L***C | Шестерня топливного насоса | |
| 35 | L***6 | Панель сигнала кулачка | |
| 36 | Q***2 | Болт М10х40 |
