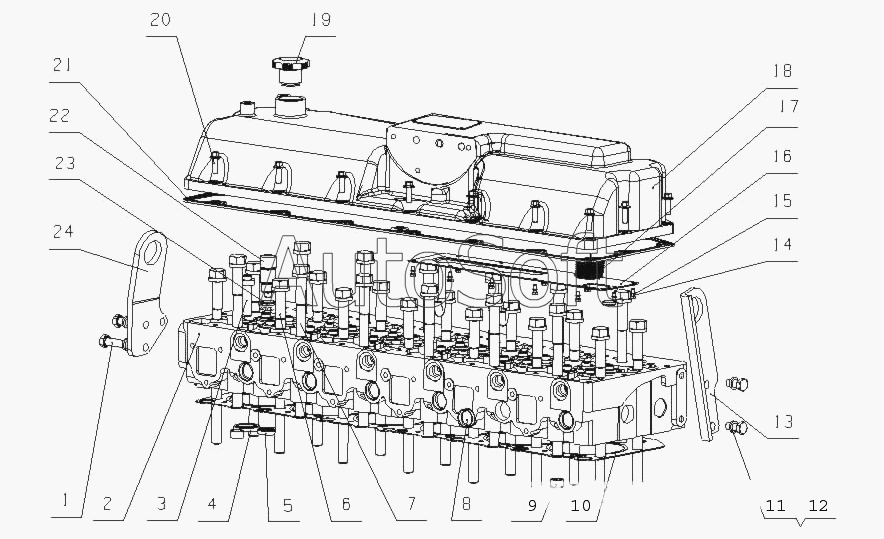

Каталог запасных частей к технике: Yuchai YC6L280-30 (L38MA) (2010). L3001-1003000 Головка цилиндров и ее крышка в сборе
1
2
3
4
5
6
7
8
9
11
12
13
14
15
16
17
18
19
20
22
24
23
21
10
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| L3000-1003170 | L***0 | Сборочный узел головки цилиндров | |
| 1 | Q***2 | Болт M12x28 | |
| 2 | L***A | Головка блока цилиндров | |
| 3 | L***A | Труба направляющей втулки клапана | |
| 4 | L***A | Седло впускного клапана | |
| 5 | L***A | Седло выпускного клапана | |
| 6 | L***B | Длиный болт головки цилиндров | |
| 7 | L***3 | Короткий болт головки цилиндров | |
| 8 | Q***0 | Шайба d30 | |
| 9 | L***8 | Установочная втулка | |
| 10 | L***1 | Прокладка головки блока цилиндров | |
| 11 | Q***2 | Болт M12x25 | |
| 12 | Q***2 | Шайба 12 | |
| 13 | L***1 | Задний кронштейн | |
| 14 | Q***2 | Болт M5x12 | |
| 15 | Q***5 | Шайба 5 | |
| 16 | L***A | Крышка в сборе | |
| 17 | L***6 | Стальная проволока | |
| 18 | L***B | Крышка головки блока цилиндров | |
| 19 | 1***F | Чашка маслофильтра в сборе | |
| 20 | Q***5 | Болт M8x25 | |
| 21 | L***A | Прокладка крышки блока цилиндров | |
| 22 | J***6 | Втулка форсунки | |
| 23 | Y***S | Кольцевая прокладка 2.65X25.8 | |
| 24 | L***A | Передний кронштейн |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
