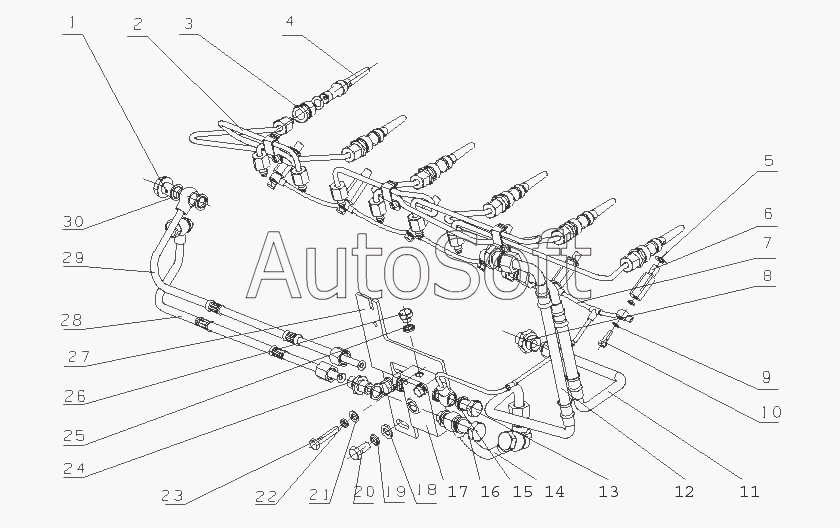

Каталог запасных частей к технике: Yuchai YC6L310-30 (L360A) (2010). L38DA-1104000/14 Трубопровод подачи топлива в сборе
19
1
2
15
25
30
29
28
27
26
24
23
22
21
20
3
18
17
16
14
13
12
11
10
9
8
7
6
5
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***A | Клапан | |
| 2 | L***B | Трубка высокого давления | |
| 3 | L***1 | Болт соединения труб | |
| 4 | L***A | Соеденительный патрубок высокого давления | |
| 5 | Q***0 | Шайба 10 | |
| 6 | L***B | Соеденитель возврата топлива | |
| 7 | L***0 | Части возврата масла | |
| 8 | L***4 | Соединитель | |
| 9 | Q***6 | Соеденительная изоляционная прокладка 6 | |
| 10 | L***3 | Болт | |
| 11 | L***E | Трубка | |
| 12 | L***E | Трубка | |
| 13 | Q***5 | Болт M14x1.5 | |
| 14 | L***D | Труба между топливораспределителем и трубкой подачи топлива | |
| 15 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 16 | Q***5 | Болт M16x1,5 | |
| 17 | L***A | Топливный распределитель | |
| 18 | Q***0 | Шайба 10 | |
| 19 | Q***0 | Шайба 10 | |
| 20 | Q***0 | Болт M10x20 | |
| 21 | Q***8 | Шайба 8 | |
| 22 | Q***8 | Шайба 8 | |
| 23 | Q***0 | Болт M8x40 | |
| 24 | G***B | Штуцер | |
| 25 | Q***0 | Уплотнительная шайба d10 | |
| 26 | Q***0 | Винтовая пробка M10x1 | |
| 27 | L***C | Кронштейн топливного распределителя | |
| 28 | L***D | Трубка переливная | |
| 29 | L***D | Трубка | |
| 30 | Q***6 | Уплотнительное кольцо d16 |
