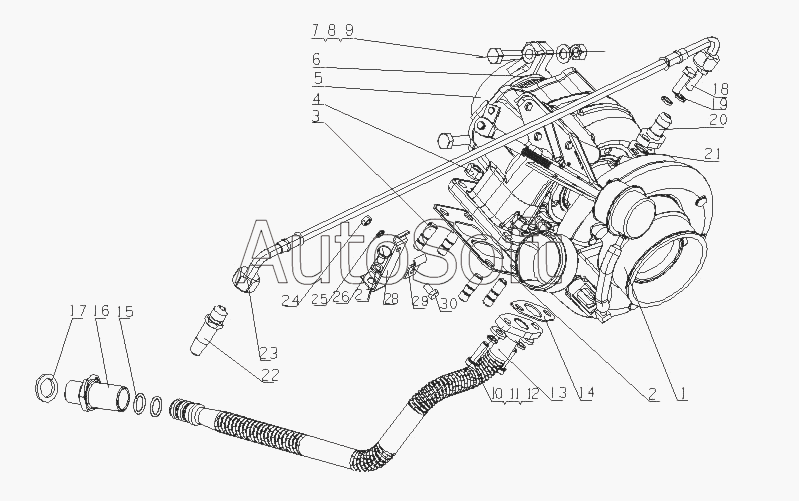

Каталог запасных частей к технике: Yuchai YC6L310-30 (L360A) (2010). L360A-1118000/01 Турбонагнетатель в сборе
21
14
15
17
22
2
6
30
29
28
27
26
25
24
23
1
20
19
18
16
13
12
11
10
9
8
7
5
4
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***1 | Турбонагнетатель | |
| 2 | L***2 | Прокладка турбокомпрессора | |
| 3 | 1***1 | Шпилька | |
| 4 | M***B | Гайка | |
| 5 | G***C | Стопорное кольцо | |
| 6 | G***A | Прокладка | |
| 7 | Q***2 | Болт M10x35 | |
| 8 | Q***0 | Шайба 10 | |
| 9 | Q***0 | Гайка М10 | |
| 10 | 6***3 | Шайба | |
| 11 | Q***8 | Шайба 8 | |
| 12 | Q***2 | Бoлт M8x25 | |
| 13 | L***C | Сборочный узел сварной трубки возврата масла | |
| 14 | M***1 | Прокладка | |
| 15 | Y***F | Уплотнительное кольцо 2,65x17 | |
| 16 | 4***B | Соеденитель возврата масла | |
| 17 | Q***4 | Уплотнительная шайба 24 | |
| 18 | Q***2 | Бoлт M8x25 | |
| 19 | Q***8 | Шайба 8 | |
| 20 | 4***1 | Масловпускное соединение | |
| 21 | 1***B | Шайба | |
| 22 | 4***B | Масловпускное соединение турбоускорителя | |
| 23 | B***0 | Трубка подачи масла | |
| 24 | Q***6 | Гайка М6 | |
| 25 | Q***6 | Шайба 6 | |
| 26 | Q***2 | Болт M8x12 | |
| 27 | Q***8 | Шайба 8 | |
| 28 | B***2 | Зажим трубы II | |
| 29 | B***1 | Зажим трубы I | |
| 30 | Q***2 | Болт M6x12 |
