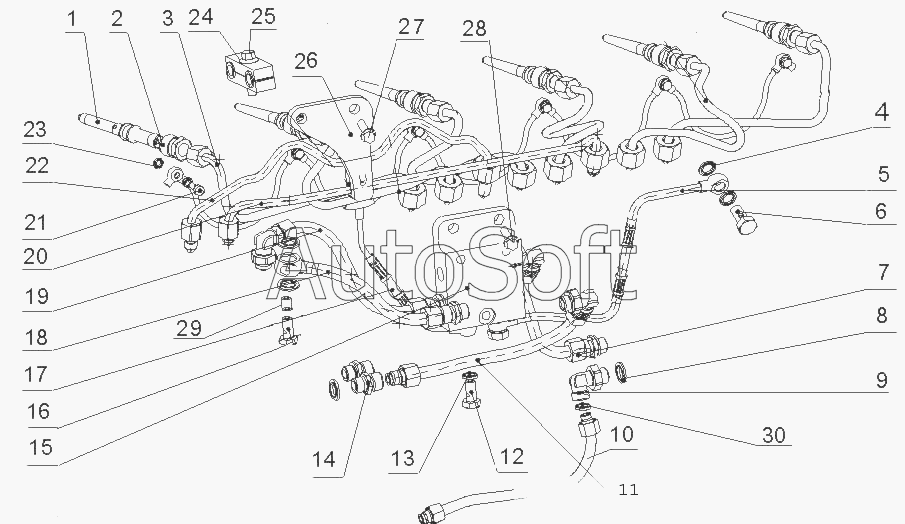

Каталог запасных частей к технике: Yuchai YC6L330-30 (L47SA) (2010). L47LA-1104000/16 Трубопроводы топливоснабжения в сборе
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***A | Соеденительный шланг высокого давления в сборе | |
| 2 | L***1 | Болт соединения труб | |
| 3 | L***A | Части топливной трубки высокого давления | |
| 4 | Q***2 | Комбинированная уплотнительная шайба 12 | |
| 5 | L***0 | Компонент трубки возврата масла аккумуляторной системы подачи | |
| 6 | 4***4 | Болт патрубка | |
| 7 | L***C | Части топливной трубки от топливного распределителя к блоку управления | |
| 8 | Q***6 | Уплотнительное кольцо d16 | |
| 9 | M***C | Соединитель | |
| 10 | L***0 | Части топливной трубки от блока управления к насосу подачи топлива | |
| 11 | L***0 | Части трубки между топливным фильтром и трубкой подачи топлива | |
| 12 | Q***0 | Шарнирный болт M10x1 | |
| 13 | Q***0 | Уплотнительная шайба d10 | |
| 14 | L***4 | Соеденитель перехода | |
| 15 | J***C | Топливный распределитель | |
| 16 | Q***5 | Болт M16x1,5 | |
| 17 | L***A | Трубка возврата топлива в сборе | |
| 18 | L***C | Части топливной трубки от топливного фильтра к иньекционному насосу | |
| 19 | L***0 | Части топливной трубки от иньекционного насоса к топливному распределителю | |
| 20 | L***0 | Части топливной трубки от топливного насоса к топливопроводу I | |
| 21 | L***3 | Болт | |
| 22 | L***A | Части топливной трубки от топливного насоса к топливопроводу II | |
| 23 | Q***6 | Соеденительная изоляционная прокладка 6 | |
| 24 | K***0 | Сборочный узел фиксирующего зажима трубы | |
| 25 | Q***2 | Болт M8x35 | |
| 26 | L***1 | Установочная пластина | |
| 27 | Q***0 | Болт M10x20 | |
| 28 | Q***2 | Болт М10х25 | |
| 29 | M***6 | Пылеотталкивающая втулка | |
| 30 | Y***F | Кольцевая прокладка 2.65X14 |
