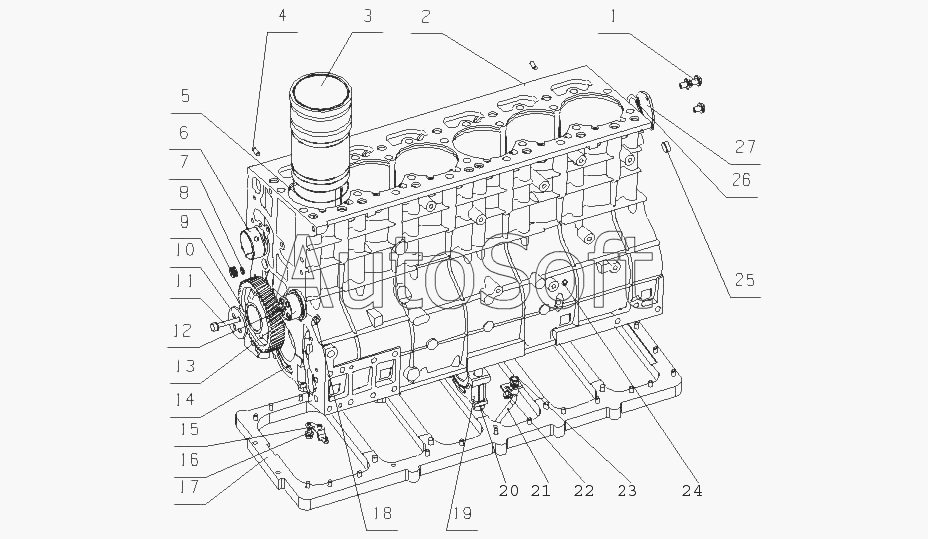

Каталог запасных частей к технике: Yuchai YC6L330-30 (L47SA) (2010). L470A-1002000/07 Блок цилиндров в сборе
1
2
4
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
27
26
3
5
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***6 | Болт M8x16 | |
| 2 | L***B | Блок цилиндров | |
| 3 | L***B | Гильза цилиндра | |
| 4 | Y***0 | Контакт 8x20 | |
| 5 | L***3 | Уплотнительное кольцо гильзы цилиндров | |
| 6 | L***1 | Втулка распределительного вала | |
| 7 | Y***F | О-образное кольцо 2,65х16 | |
| 8 | 6***7 | Уплотнительная пробка главного маслоканала | |
| 9 | L***1 | Регулировка промежуточной шестерни | |
| 10 | L***7 | Сдерживающая крышка распределительной средней шестерни | |
| 11 | L***4 | Болт вала промежуточной шестерни | |
| 12 | Q***8 | Резьбовая заглушка M8x1 | |
| 13 | L***6 | Вал промежуточной шестерни | |
| 14 | L***4 | Основная крышка подшипника | |
| 15 | L***C | Сварная часть наконечника | |
| 16 | Q***2 | Болт M8x12 | |
| 17 | L***0 | Усилитель пластины в сборе | |
| 18 | Q***1 | Винтовая пробка NPT1/8 (нормальная трубная резьба 1/8) | |
| 19 | L***6 | Крышка среднего подшипника коленчатого вала | |
| 20 | L***8 | Болт основной крышки подшипника | |
| 21 | L***A | Части трубы возврата масла | |
| 22 | Q***6 | Болт M8x16 | |
| 23 | Y***F | Кольцевая прокладка 1.9X14 | |
| 24 | 6***2 | Алюминиевая зашлушка Ф10х10 | |
| 25 | 6***9 | Задняя заглушка главного маслоканала | |
| 26 | A***3 | Прокладка крышки распредвала | |
| 27 | A***2 | Крышка распредвала |
