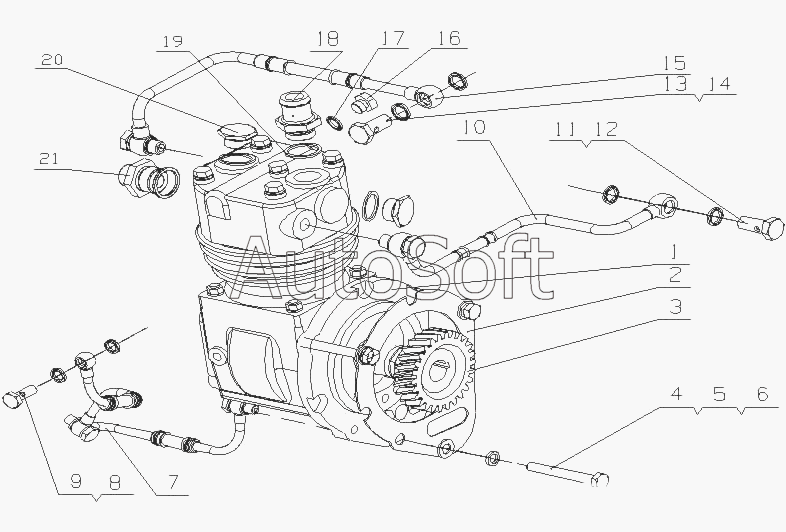

Каталог запасных частей к технике: Yuchai YC6L330-30 (L47SA) (2010). L3002-3509000/05 Пневматический компрессор в сборе
15
12
14
19
2
9
21
20
18
17
16
1
13
11
10
8
7
6
5
4
3
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | L***A | Воздушный компрессор | |
| 2 | L***9 | Прокладка воздушного компрессора | |
| 3 | A***8 | Шестерня воздушного компрессора | |
| 4 | Q***2 | Болт M10x75 | |
| 5 | Q***0 | Шайба 10 | |
| 6 | Q***0 | Шайба 10 | |
| 7 | L***D | Части труб впуска масла турбоускорителя | |
| 8 | M***A | Масляный полый болт | |
| 9 | Q***0 | Уплотнительная шайба d10 | |
| 10 | L***B | Сварной элемент впуска воды воздушного компрессора | |
| 11 | 6***7 | Болт с водяной канавкой | |
| 12 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 13 | 6***7 | Болт с водяной канавкой | |
| 14 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 15 | L***C | Сварной элемент возврата воды воздушного компрессора | |
| 16 | Q***2 | Винтовая пробка M22x1.5 | |
| 17 | Q***2 | Комбинированная уплотнительная шайба 22 | |
| 18 | A***1 | Впускной соедениетель воздушного компрессора | |
| 19 | G***4 | Уплотнительная шайба | |
| 20 | E***5 | Пробка воздушного компрессора | |
| 21 | G***2 | Сустав выпуска воздуха |
