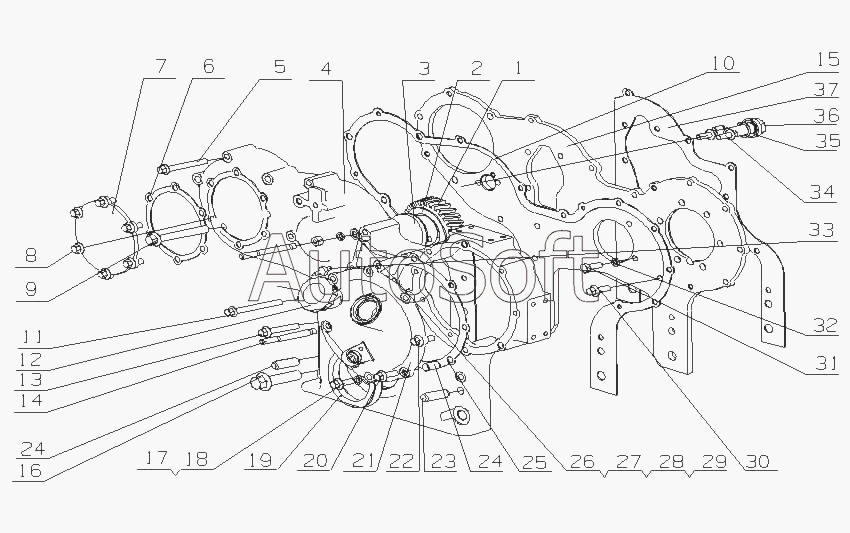

Каталог запасных частей к технике: Yuchai YC6L330-30 (L47SA) (2010). L470A-1002200/15 Части корпуса шестерни
1
2
3
4
5
7
8
9
11
12
13
14
15
16
17
18
19
20
21
22
23
24
24
26
27
28
29
30
31
32
33
34
36
35
25
19
6
10
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***1 | Части промежуточной шестерни насоса компрессора | |
| 2 | 2***7 | Пластина промежуточной шестерни | |
| 3 | L***A | Сиденье промежуточной шестерни насоса компрессора | |
| 4 | L***D | Кожух распределительной шестерни | |
| 5 | Q***5 | Болт M8x65 | |
| 6 | L***A | Прокладка передней крышки воздушного компрессора | |
| 7 | L***7 | Передняя крышка воздушного компрессора | |
| 8 | Q***6 | Болт M8x16 | |
| 9 | Q***2 | Болт M10x75 | |
| 10 | L***4 | Прокладка крышки корпуса распределительной шестерни | |
| 11 | Q***0 | Болт M8x70 | |
| 12 | 1***F | Чашка маслофильтра в сборе | |
| 13 | Q***5 | Болт M8x45 | |
| 14 | Q***5 | Шпилька M8x85 | |
| 15 | L***3 | Крышка кожуха распределительной шестерни | |
| 16 | Q***0 | Болт M14x50 | |
| 17 | Q***6 | Болт M8x16 | |
| 18 | Q***8 | Комбинированная уплотнительная шайба 8 | |
| 19 | Y***R | Сальник 70x90 | |
| 19 | Y***R | Сальник 70x90 | |
| 20 | Q***5 | Болт M8x25 | |
| 21 | L***B | Крышка механизма топливного насоса | |
| 22 | Q***0 | Болт M8x20 | |
| 23 | Y***5 | Цилиндрический штырь 12x35 | |
| 24 | J***2 | Установочная втулка седла датчика | |
| 25 | L***6 | Прокладка крышки механизма топливного насоса | |
| 26 | Q***0 | Шпилька M8X80 | |
| 27 | Q***8 | Гайка М8 | |
| 28 | Q***8 | Шайба 8 | |
| 29 | Q***8 | Шайба 8 | |
| 30 | Q***2 | Болт M8x20 | |
| 31 | Q***2 | Болт M8x20 | |
| 32 | Q***8 | Шайба 8 | |
| 33 | D***7 | Датчик верхней мертвой точки | |
| 34 | Q***2 | Болт M8x20 | |
| 35 | Y***F | Уплотнительное кольцо 2,65x20 | |
| 36 | A***B | Болт вала промежуточной шестерни | |
| 37 | L***2 | Прокладка кожуха распределительной шестерни |
