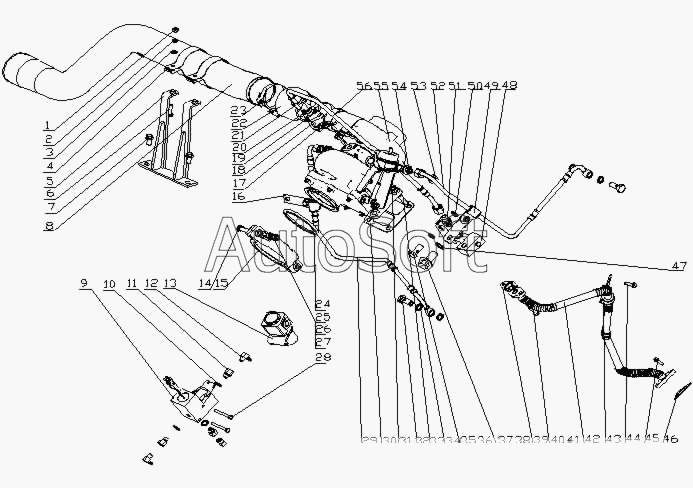

Каталог запасных частей к технике: Yuchai YC6M290N-30 (M2CE1) (2010). M2AE1-1118000/02 Турбонагнетатель в сборе
46
32
33
35
36
37
38
39
40
41
42
43
44
45
31
48
49
51
52
53
54
55
56
30
24
50
47
34
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***8 | Гайка М8 | |
| 2 | Q***8 | Шайба 8 | |
| 3 | Q***8 | Шайба 8 | |
| 4 | M***9 | Пружинное кольцо | |
| 5 | M***A | Кронштейн соеденительной трубки выхода компрессора | |
| 6 | Q***0 | Бoлт M8x30 | |
| 7 | Q***0 | Болт M10x20 | |
| 8 | M***0 | Соеденительная трубка выхода компрессора | |
| 9 | J***0 | Клапан контроля прохода выхлопного газа | |
| 10 | J***8 | Изоляционная медная прокладка | |
| 11 | J***A | Соеденитель клапана контроля прохода выхлопного газа | |
| 12 | G***1 | Компенсационный сустав регулятора давления | |
| 13 | J***0 | Регулятор давления воздуха | |
| 14 | Q***2 | Болт M10x50 | |
| 15 | A***A | Турбинное заднее стопорное кольцо | |
| 16 | M***0 | Компонент зажима трубки | |
| 17 | 1***B | Шайба | |
| 18 | Q***6 | Обруч 76 | |
| 19 | M***1 | Масловпускное соединение турбоускорителя | |
| 20 | Q***8 | Шайба 8 | |
| 21 | Q***2 | Болт M8x22 | |
| 22 | A***1 | Соеденительный шланг выхода компрессора | |
| 23 | Q***6 | Петля обруча | |
| 24 | A***2 | Прокладка | |
| 25 | Q***0 | Гайка М10 | |
| 26 | Q***0 | Гайка М10 | |
| 27 | Q***0 | Шайба 10 | |
| 28 | Q***5 | Болт | |
| 29 | M***6 | Трубка впуска воды турбонагнетателя | |
| 30 | G***2 | Прокладка турбонагнетателя | |
| 31 | M***B | Гайка | |
| 32 | 6***7 | Болт с водяной канавкой | |
| 33 | M***A | Цапфа | |
| 34 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 35 | 6***7 | Болт с водяной канавкой | |
| 36 | Q***4 | Шайба 14 | |
| 37 | M***1 | Болт | |
| 38 | Q***8 | Шайба 18 | |
| 39 | M***1 | Прокладка | |
| 40 | Q***8 | Шайба 8 | |
| 41 | Q***2 | Бoлт M8x25 | |
| 42 | M***0 | Компонент трубки возврата масла | |
| 43 | M***0 | Компонент зажима | |
| 44 | Q***2 | Болт M8x20 | |
| 45 | Q***0 | Болт | |
| 46 | M***1 | Прокладка | |
| 47 | Q***8 | Кольцевой уплотнитель 18 | |
| 48 | M***6 | Соединитель | |
| 49 | M***0 | Компонент зажима | |
| 50 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 51 | M***2 | Соединение шланга подачи масла | |
| 52 | M***7 | Трубка выпуска воды турбонагнетателя | |
| 53 | L***1 | Хомут тормозного рукова | |
| 54 | G***B | Водовпускной и выпускной соеденитель турбоускорителя | |
| 55 | M***5 | Турбонагнетатель | |
| 56 | M***0 | Шланг подачи масла |
