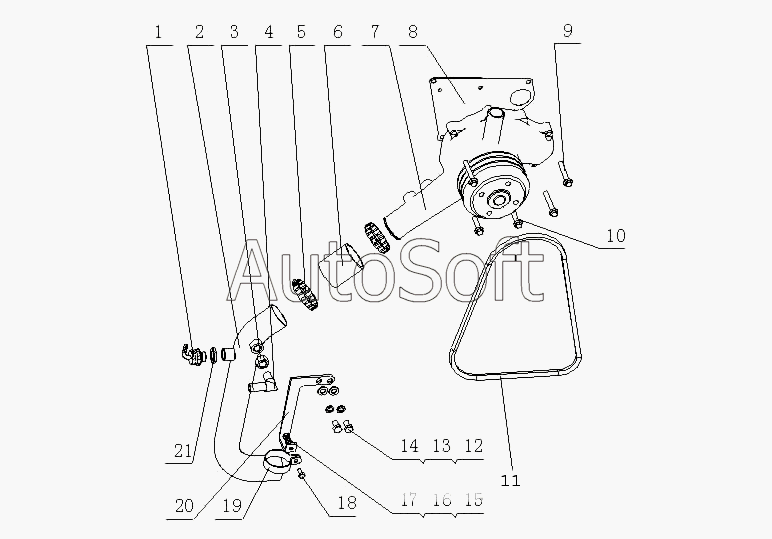

Каталог запасных частей к технике: Yuchai YC6M290N-30 (M2CE1) (2010). M2AE1-1307000/01 Водный насос в сборе
13
8
11
21
20
19
18
17
16
15
14
1
12
10
9
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | M***6 | Сустав трубки впуска горячей воды II | |
| 2 | M***0 | Сборочный узел трубки впуска воды водяного насоса | |
| 3 | Q***8 | Гайка | |
| 4 | 1***B | Трубка подачи горячего воздуха и воды | |
| 5 | Q***6 | Обруч 76 | |
| 6 | A***5 | Шланг | |
| 7 | M***0 | Часть водяного насоса | |
| 8 | M***B | Прокладка водяного насоса | |
| 9 | Q***0 | Болт M10x70 | |
| 10 | Q***5 | Болт M10x45 | |
| 11 | 1***0 | Ремень водяного насоса | |
| 12 | Q***0 | Болт M10x12 | |
| 13 | Q***2 | Шайба 12 | |
| 14 | Q***2 | Шайба 12 | |
| 15 | Q***8 | Шайба 8 | |
| 16 | Q***8 | Шайба 8 | |
| 17 | Q***8 | Гайка М8 | |
| 18 | Q***0 | Болт М8х20 | |
| 19 | J***3 | Хомут тормозного рукова | |
| 20 | M***1 | Кронштейн | |
| 21 | Q***2 | Гайка |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
