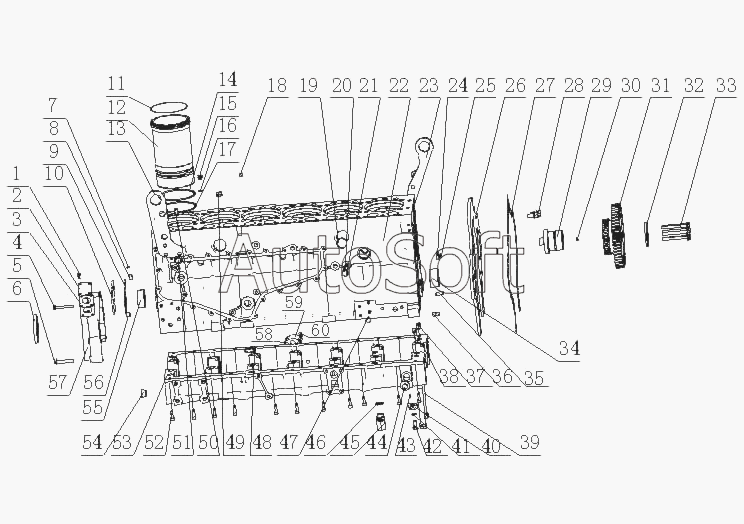

Каталог запасных частей к технике: Yuchai YC6M290N-30 (M2CE1) (2010). M2AE1-1002000/01 Блок цилиндров в сборе
1
2
4
5
6
6
7
8
10
11
12
13
16
18
19
20
21
22
23
24
25
26
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
47
48
49
50
51
52
53
54
56
57
58
60
9
3
59
55
46
27
17
15
14
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***6 | Болт M6x16 | |
| 2 | M***2 | Крышка масляного фильтра | |
| 3 | M***8 | Прокладка корпуса масляного фильтра | |
| 4 | Q***2 | Болт M10x65 | |
| 5 | Q***2 | Болт M10x60 | |
| 6 | Y***R | Сальник 82x105 | |
| 6 | Y***R | Сальник 82x105 | |
| 7 | Y***0 | Прямой штифт | |
| 8 | M***6 | Винтовая пробка вспомогательного канала смазки | |
| 9 | M***1 | Прокладка масляного фильтра | |
| 10 | M***5 | Крышка маслозаливного порта | |
| 11 | M***2 | Кольцевой уплотнитель водяной гильзы цилиндра III | |
| 12 | M***6 | Гильза цилиндра | |
| 13 | M***1 | Переднее подъемное приспособление | |
| 14 | M***8 | Уплотнительное кольцо гильзы цилиндра | |
| 15 | Q***0 | Винтовая пробка M10x1 | |
| 16 | Q***0 | Уплотнительная шайба d10 | |
| 17 | M***7 | Уплотнительное кольцо гильзы цилиндров | |
| 18 | 6***2 | Алюминиевая зашлушка Ф10х10 | |
| 19 | 1***9 | Пробка шарового типа | |
| 20 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 21 | Q***4 | Пробка M14x1.5 | |
| 22 | M***A | Блок цилиндров | |
| 23 | M***2 | Заднее подъемное приспособление | |
| 24 | Q***8 | Прокладка шаравого типа 28 | |
| 25 | Q***6 | Пробка шарового типа | |
| 26 | M***A | Колпак кожуха передач | |
| 27 | M***A | Прокладка корпуса передач | |
| 28 | Q***5 | Болт | |
| 29 | M***A | Вал промежуточной шестерни | |
| 30 | Q***0 | Винтовая пробка | |
| 31 | M***E | Части большой холостой шестерни | |
| 32 | M***A | Антифрикционная пластина промежуточной шестерни | |
| 33 | Q***0 | Болт | |
| 34 | M***8 | Втулка распредвала II | |
| 35 | Y***0 | Контакт 12x30 | |
| 36 | 6***1 | Плоский палец | |
| 37 | M***A | Круглый установочный штырь | |
| 38 | M***A | Алмазный установочный штырь | |
| 39 | M***A | Болты главного подшипника | |
| 40 | M***0 | Наконечник в сборе | |
| 41 | 4***3 | Шайба | |
| 42 | M***A | Масляный полый болт | |
| 43 | Y***0 | Контакт 5X10 | |
| 44 | M***0 | Винтовая пробка | |
| 45 | M***D | Часть клапана регулировки давления | |
| 46 | Q***2 | Комбинированная уплотнительная шайба 22 | |
| 47 | Q***2 | Пробка NPT1/4 | |
| 48 | M***4 | Кольцевой уплотнитель | |
| 49 | M***1 | Установочный штифт | |
| 50 | Y***2 | Прямой штифт | |
| 51 | Q***2 | Болт M12x25 | |
| 52 | Q***5 | Болт M8x25 | |
| 53 | M***A | Картер | |
| 54 | Q***6 | Пробка NPT3/4 | |
| 55 | M***0 | Подшипник распредвала | |
| 56 | M***8 | Расположение вкладыша | |
| 57 | M***A | Место переднего сальника | |
| 58 | M***A | Обшивочный лист | |
| 59 | L***2 | Прокладка | |
| 60 | Q***6 | Болт M8x16 |
