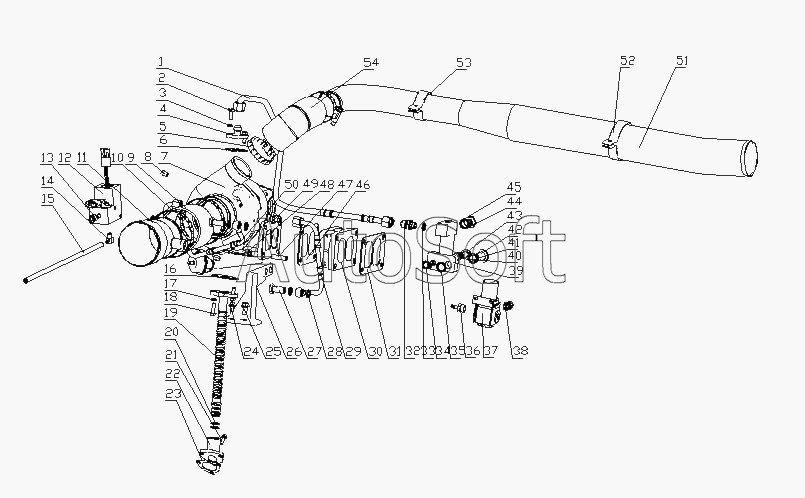

Каталог запасных частей к технике: Yuchai YC6M320N-30 (M2BD1) (2010). M2BD1-1118000/02 Турбонагнетатель в сборе
45
29
30
31
32
33
34
35
39
40
41
42
43
44
28
46
47
48
49
50
51
52
53
54
38
37
36
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
24
25
26
27
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | M***0 | Сборочный узел сварной трубки впуска масла | |
| 2 | Q***2 | Болт M8x22 | |
| 3 | Q***8 | Шайба 8 | |
| 4 | M***1 | Масловпускное соединение турбоускорителя | |
| 5 | Q***3 | Петля обруча | |
| 6 | 1***B | Шайба | |
| 7 | M***5 | Турбонагнетатель | |
| 8 | Q***1 | Пробка NPT1/8 | |
| 9 | 1***3 | Шланг | |
| 10 | Q***4 | Петля обруча 114 | |
| 11 | M***B | Соеденительная трубка впуска турбоускорителя | |
| 12 | J***0 | Клапан контроля прохода выхлопного газа | |
| 13 | J***2 | Сустав клапана контроля прохода выхлопного газа | |
| 14 | G***1 | Компенсационный сустав регулятора давления | |
| 15 | G***9 | Вентиляционный шланг устойчивого к перенапряжениям клапана | |
| 16 | M***1 | Прокладка | |
| 17 | Q***8 | Шайба 8 | |
| 18 | Q***2 | Бoлт M8x25 | |
| 19 | M***B | Возвратная трубка маслопровода турбонагнетателя | |
| 20 | Y***F | Уплотнительное кольцо 2,65x17 | |
| 21 | Q***0 | Болт | |
| 22 | M***B | Соединитель | |
| 23 | M***1 | Прокладка | |
| 24 | Q***5 | Болт M8x15 | |
| 25 | Q***0 | Болт M10x20 | |
| 26 | M***2 | Кронштейн | |
| 27 | 6***7 | Болт с водяной канавкой | |
| 28 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 29 | M***A | Водовпускная трубка турбоускорителя | |
| 30 | M***0 | Прокладка-амортизатор выпускной трубки выхлопа | |
| 31 | M***A | Прокладка турбонагнетателя | |
| 32 | M***2 | Соединение шланга подачи масла | |
| 33 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 34 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 35 | Q***8 | Кольцевой уплотнитель 18 | |
| 36 | J***A | Выпускной сустав регулятора давления воздуха | |
| 37 | J***0 | Регулятор давления воздуха | |
| 38 | J***A | Впускной воздушный сустав регулятора давления воздуха | |
| 39 | M***6 | Соединитель | |
| 40 | Q***4 | Шайба 14 | |
| 41 | Q***8 | Шайба 18 | |
| 42 | M***1 | Болт | |
| 43 | 6***7 | Болт с водяной канавкой | |
| 44 | Q***8 | Пробка М18х1,5 | |
| 45 | Q***8 | Кольцевой уплотнитель 18 | |
| 46 | G***2 | Прокладка турбонагнетателя | |
| 47 | M***A | Цапфа | |
| 48 | M***B | Гайка | |
| 49 | G***A | Водовпускной и выпускной соеденитель турбоускорителя | |
| 50 | M***A | Трубка выпускаводы турбонагнетателя | |
| 51 | M***0 | Сварная часть выпускной соеденительной трубки воздушного компрессора | |
| 52 | M***9 | Пружинное кольцо | |
| 53 | M***9 | Пружинное кольцо | |
| 54 | J***1 | Соеденительная резиновая трубка турбоускорителя |
