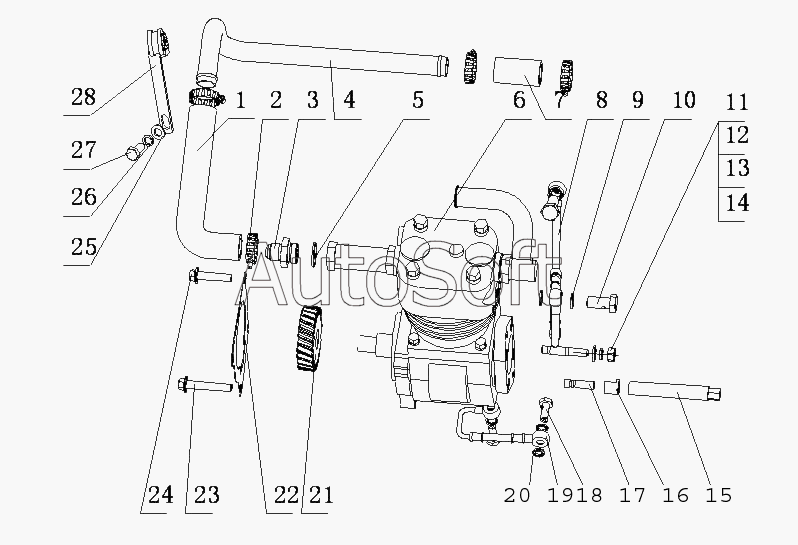

Каталог запасных частей к технике: Yuchai YC6M320N-30 (M2BD1) (2010). M2AD1-3509000/02 Пневматический компрессор в сборе
15
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | M***3 | Поворотная резиновая трубка | |
| 2 | Q***S | Петля обруча 38 | |
| 3 | 2***A | Соединение выпуска воздушного компрессора | |
| 4 | M***4 | Вентиляционная трубка | |
| 5 | G***4 | Уплотнительная шайба | |
| 6 | M***J | Воздушный компрессор | |
| 7 | A***2 | Резиновая трубка | |
| 8 | M***0 | Сборочный узел трубки впуска воды воздушного компрессора | |
| 9 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 10 | 6***7 | Болт с водяной канавкой | |
| 11 | Q***0 | Гайка М10 | |
| 12 | Q***S | Шайба 10 | |
| 13 | Q***0 | Шайба 10 | |
| 14 | Q***2 | Шпилька | |
| 15 | M***1 | Шпилька | |
| 16 | M***5 | Шайба | |
| 17 | M***2 | Длиный болт | |
| 18 | M***A | Масляный полый болт | |
| 19 | M***C | Части впуска масла воздушного компрессора | |
| 20 | Q***0 | Уплотнительная шайба d10 | |
| 21 | M***A | Шестерня воздушного компрессора | |
| 22 | M***A | Прокладка воздушного компрессора | |
| 23 | Q***2 | Болт M10x60 | |
| 24 | Q***2 | Болт M10x45 | |
| 25 | Q***0 | Шайба 10 | |
| 26 | Q***0 | Шайба 10 | |
| 27 | Q***5 | Болт M10x25 | |
| 28 | M***0 | Кронштеин воздуховода |
