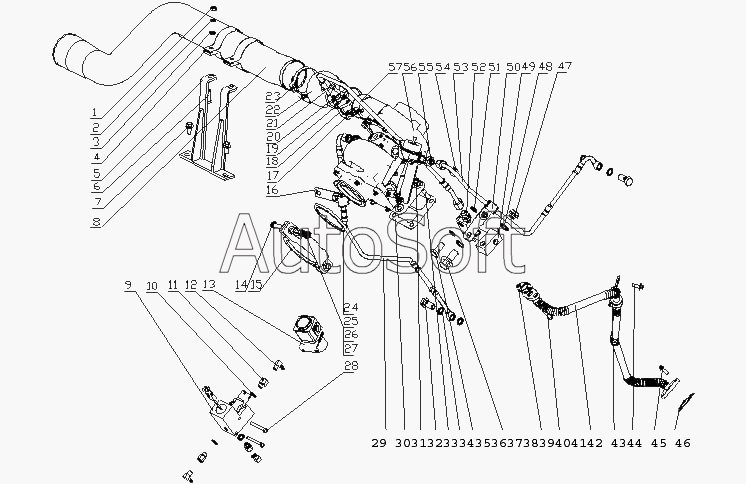

Каталог запасных частей к технике: Yuchai YC6M340N-30 (M2AE1) (2010). M2AE1-1118000/01 Турбонагнетатель в сборе
47
32
33
35
36
37
38
39
40
41
42
43
44
45
46
31
49
50
52
53
54
55
56
57
48
34
30
24
51
15
2
3
4
5
6
7
8
9
10
11
12
13
14
1
16
17
18
19
20
21
22
23
25
26
27
28
29
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***8 | Гайка М8 | |
| 2 | Q***8 | Шайба 8 | |
| 3 | Q***8 | Шайба 8 | |
| 4 | M***9 | Пружинное кольцо | |
| 5 | M***A | Кронштейн соеденительной трубки выхода компрессора | |
| 6 | Q***0 | Бoлт M8x30 | |
| 7 | Q***0 | Болт M10x20 | |
| 8 | M***0 | Соеденительная трубка выхода компрессора | |
| 9 | J***0 | Клапан контроля прохода выхлопного газа | |
| 10 | J***8 | Изоляционная медная прокладка | |
| 11 | J***A | Соеденитель клапана контроля прохода выхлопного газа | |
| 12 | G***1 | Компенсационный сустав регулятора давления | |
| 13 | J***0 | Регулятор давления воздуха | |
| 14 | Q***2 | Болт M10x50 | |
| 15 | A***A | Турбинное заднее стопорное кольцо | |
| 16 | M***0 | Компонент зажима трубки | |
| 17 | 1***B | Шайба | |
| 18 | Q***6 | Обруч 76 | |
| 19 | M***1 | Масловпускное соединение турбоускорителя | |
| 20 | Q***8 | Шайба 8 | |
| 21 | Q***2 | Болт M8x22 | |
| 22 | A***1 | Соеденительный шланг выхода компрессора | |
| 23 | Q***6 | Петля обруча | |
| 24 | A***2 | Прокладка | |
| 25 | Q***0 | Гайка М10 | |
| 26 | Q***0 | Гайка М10 | |
| 27 | Q***0 | Шайба 10 | |
| 28 | Q***5 | Болт | |
| 29 | M***6 | Трубка впуска воды турбонагнетателя | |
| 30 | G***2 | Прокладка турбонагнетателя | |
| 31 | M***B | Гайка | |
| 32 | 6***7 | Болт с водяной канавкой | |
| 33 | M***A | Цапфа | |
| 34 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 35 | 6***7 | Болт с водяной канавкой | |
| 36 | Q***4 | Шайба 14 | |
| 37 | M***1 | Болт | |
| 38 | Q***8 | Шайба 18 | |
| 39 | M***1 | Прокладка | |
| 40 | Q***8 | Шайба 8 | |
| 41 | Q***2 | Бoлт M8x25 | |
| 42 | M***0 | Компонент трубки возврата масла | |
| 43 | M***0 | Компонент зажима | |
| 44 | Q***2 | Болт M8x20 | |
| 45 | Q***0 | Болт | |
| 46 | M***1 | Прокладка | |
| 47 | Q***8 | Пробка М18х1,5 | |
| 48 | Q***8 | Кольцевой уплотнитель 18 | |
| 49 | M***6 | Соединитель | |
| 50 | M***0 | Компонент зажима | |
| 51 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 52 | M***2 | Соединение шланга подачи масла | |
| 53 | M***7 | Трубка выпуска воды турбонагнетателя | |
| 54 | L***1 | Хомут тормозного рукова | |
| 55 | G***B | Водовпускной и выпускной соеденитель турбоускорителя | |
| 56 | M***5 | Турбонагнетатель | |
| 57 | M***0 | Шланг подачи масла |
