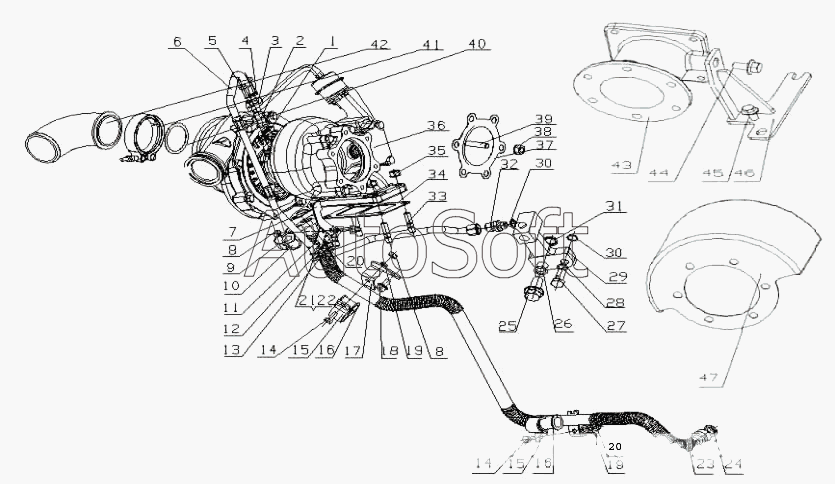

Каталог запасных частей к технике: Yuchai YC6M360-30 (M6298) (2010). M62YA-1118000/04 Турбонагнетатель в сборе
40
38
39
43
44
45
46
47
4
1
42
41
37
34
31
30
30
28
26
24
22
21
19
19
16
16
10
17
3
5
6
7
8
8
9
11
12
13
14
14
15
15
2
18
20
20
23
25
27
29
32
33
35
36
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***B | Шайба | |
| 2 | M***1 | Масловпускное соединение турбоускорителя | |
| 3 | M***4 | Нажимная пластина выступа | |
| 4 | Q***8 | Шайба 8 | |
| 5 | Q***2 | Бoлт M8x25 | |
| 6 | M***B | Масловыпускной мягкий шланг | |
| 7 | M***1 | Зажим I | |
| 8 | Q***8 | Гайка М8 | |
| 9 | G***4 | Зажим трубы II | |
| 10 | G***2 | Рукав защитный | |
| 11 | M***3 | Зажимная планка | |
| 12 | Q***8 | Шайба 8 | |
| 13 | Q***0 | Болт М8х20 | |
| 14 | Q***0 | Болт М8х20 | |
| 15 | D***2 | Зажим | |
| 16 | G***1 | Кожух | |
| 17 | M***B | Зажим | |
| 18 | Q***2 | Болт M10x20 | |
| 19 | Q***8 | Шайба 8 | |
| 20 | L***A | Прокладка | |
| 21 | Q***8 | Шайба 8 | |
| 22 | Q***2 | Бoлт M8x25 | |
| 23 | M***E | Сварная часть трубки возврата масла | |
| 24 | M***1 | Прокладка | |
| 25 | M***1 | Болт | |
| 26 | Q***8 | Шайба 18 | |
| 27 | 6***7 | Болт с водяной канавкой | |
| 28 | Q***4 | Шайба 14 | |
| 29 | M***6 | Сустав транзита | |
| 30 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 31 | Q***8 | Кольцевой уплотнитель 18 | |
| 32 | M***2 | Соединение шланга подачи масла | |
| 33 | M***A | Цапфа | |
| 34 | M***A | Прокладка турбонагнетателя | |
| 35 | M***A | Гайка | |
| 36 | M***5 | Турбонагнетатель | |
| 37 | M***3 | Прокладка выпуска турбины | |
| 38 | M***B | Гайка | |
| 39 | M***A | Цапфа | |
| 40 | M***8 | Изоляция медной подушки | |
| 41 | M***A | Кольцо зажим | |
| 42 | M***1 | Труба воздушного компрессора | |
| 43 | M***3 | Выхлопная турбина | |
| 44 | Q***0 | Гайка M12x20 | |
| 45 | Q***0 | Болт M10x20 | |
| 46 | M***0 | Выход соеденительной трубки турбо | |
| 47 | M***3 | Щит турбины |
