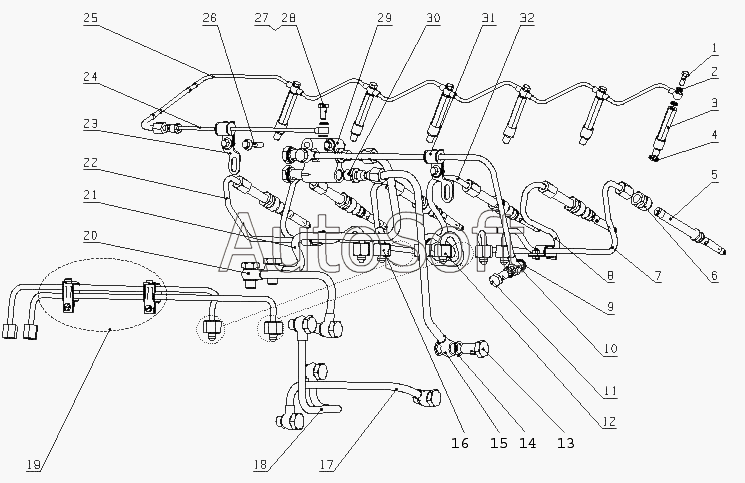

Каталог запасных частей к технике: Yuchai YC6M390-30 (M6000) (2010). M6000-1104000 Система подачи топлива в сборе
1
3
5
6
7
8
10
11
12
13
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
32
14
9
4
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 1***A | Болт | |
| 2 | Q***6 | Соеденительная изоляционная прокладка 6 | |
| 3 | M***B | Соединение трубки возврата топлива | |
| 4 | Q***0 | Уплотнительная шайба d10 | |
| 5 | M***A | Сборочный узел соеденительной трубки высокого давления | |
| 6 | L***1 | Болт соединения труб | |
| 7 | M***0 | Часть топливной трубки высокого давления от первого цилиндра | |
| 8 | M***0 | Часть топливной трубки высокого давления от второго цилиндра | |
| 9 | Q***2 | Комбинированная уплотнительная шайба 12 | |
| 10 | M***0 | Трубка аккумуляторной системы подачи, часть трубки возврата масла | |
| 11 | 4***4 | Болт патрубка | |
| 12 | M***0 | Часть топливной трубки высокого давления от третьего цилиндра | |
| 13 | K***2 | Топливный полый сустав | |
| 14 | Q***6 | Уплотнительное кольцо d16 | |
| 15 | M***A | Часть трубки впуска топлива блока управления | |
| 16 | M***0 | Часть топливной трубки высокого давления от четвертого цилиндра | |
| 17 | M***A | Часть трубки впуска топлива блока управления | |
| 18 | M***B | Часть топливной трубки от насос подачи топлива до топливного фильтра | |
| 19 | M***0 | Часть топливной трубки от насоса подачи топлива к топливной магистрали | |
| 20 | M***B | Часть топливной трубки от топливного фильтра до топливного насоса | |
| 21 | M***B | Часть топливной трубки от топливного распределителя к ТНВД | |
| 22 | M***0 | Часть топливной трубки высокого давления от шестого цилиндра | |
| 23 | M***0 | Часть зажима | |
| 24 | M***A | Соеденительная трубка возврата топлива | |
| 25 | M***0 | Детали возврата топлива | |
| 26 | Q***5 | Болт M8x35 | |
| 27 | Q***0 | Болт M8x1 | |
| 28 | Q***8 | Комбинированная уплотнительная шайба 8 | |
| 29 | M***1 | Топливный распределитель | |
| 30 | G***B | Штуцер | |
| 32 | M***0 | Часть топливной трубки высокого давления от пятого цилиндра |
