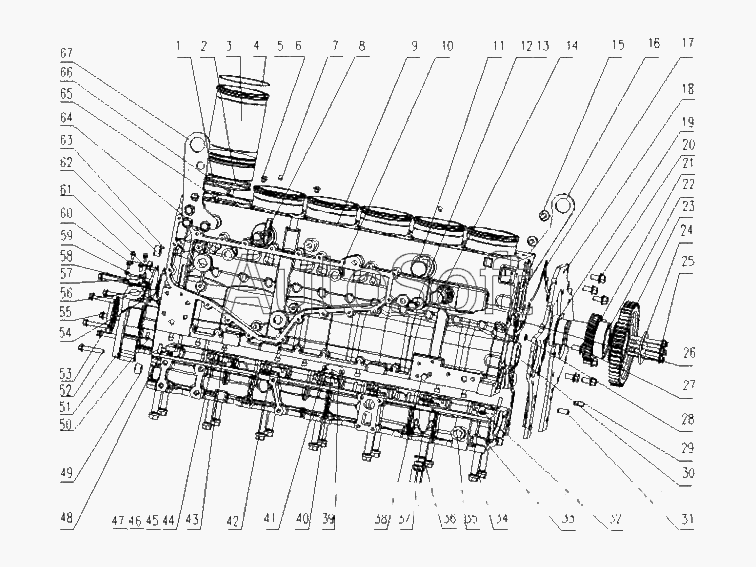

Каталог запасных частей к технике: Yuchai YC6M390-30 (M6000) (2010). M6000-1002000 Блок цилиндров в сборе
46
55
53
52
51
50
49
48
47
56
45
44
43
42
41
40
39
66
54
57
59
1
2
5
18
67
38
65
64
63
62
61
60
58
12
21
20
19
17
16
15
14
13
22
11
10
9
8
7
6
4
3
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | M***7 | Уплотнительное кольцо гильзы цилиндров | |
| 2 | M***8 | Уплотнительное кольцо гильзы цилиндра | |
| 3 | M***6 | Гильза цилиндра | |
| 4 | M***2 | Кольцевой уплотнитель водяной гильзы цилиндра III | |
| 5 | Q***0 | Винтовая пробка M10x1 | |
| 6 | Q***0 | Уплотнительная шайба d10 | |
| 7 | 6***2 | Алюминиевая зашлушка Ф10х10 | |
| 8 | M***A | Сустав колена трубки | |
| 9 | M***4 | Блок цилиндров | |
| 10 | Q***0 | Внутренняя шестигранная перамидальная винтовая пробка NPT 1 | |
| 11 | 1***9 | Пробка шарового типа | |
| 12 | Q***4 | Пробка M14x1.5 | |
| 13 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 14 | 1***1 | Пробка шарового типа | |
| 15 | Q***2 | Болт M12x25 | |
| 16 | M***2 | Заднее подъемное приспособление | |
| 17 | M***A | Прокладка корпуса передач | |
| 18 | M***A | Крышка корпуса редуктора | |
| 19 | M***A | Вал промежуточной шестерни | |
| 20 | Q***5 | Болт | |
| 21 | M***B | Малая промежуточная шестерня | |
| 22 | M***C | Втулка большой промежуточной шестерни | |
| 23 | M***B | Большая промежуточная шестерня | |
| 24 | M***A | Антифрикционная пластина промежуточной шестерни | |
| 25 | Q***0 | Болт | |
| 26 | Q***8 | Прокладка шаравого типа 28 | |
| 27 | Q***2 | Болт M12x25 | |
| 28 | Q***6 | Пробка шарового типа | |
| 29 | 6***1 | Плоский палец | |
| 30 | M***8 | Втулка распредвала II | |
| 31 | Y***0 | Контакт 12x30 | |
| 32 | M***A | Круглый установочный штырь | |
| 33 | M***A | Картер | |
| 34 | M***A | Болты главного подшипника | |
| 35 | 2***B | Винтовая пробка | |
| 36 | Q***2 | Комбинированная уплотнительная шайба 22 | |
| 37 | M***D | Часть клапана регулировки давления | |
| 38 | Q***2 | Пробка NPT1/4 | |
| 39 | L***2 | Прокладка | |
| 40 | M***A | Обшивочный лист | |
| 41 | Q***6 | Болт M8x16 | |
| 42 | M***4 | Кольцевой уплотнитель | |
| 43 | Q***5 | Болт M8x25 | |
| 44 | 4***3 | Шайба | |
| 45 | M***0 | Наконечник в сборе | |
| 46 | M***1 | Пустой масляный болт | |
| 47 | Y***0 | Контакт 5X10 | |
| 48 | M***A | Алмазный установочный штырь | |
| 49 | Q***6 | Пробка NPT3/4 | |
| 50 | M***8 | Расположение вкладыша | |
| 51 | M***5 | Место переднего сальника | |
| 52 | Q***2 | Болт M10x60 | |
| 53 | Y***R | Сальник 82x105 | |
| 54 | M***0 | Подшипник распредвала | |
| 55 | Q***2 | Болт M10x65 | |
| 56 | M***3 | Прокладка крышки осевого люфта распределительного вала | |
| 57 | Q***6 | Болт M8x16 | |
| 58 | M***8 | Прокладка корпуса масляного фильтра | |
| 59 | M***2 | Крышка масляного фильтра | |
| 60 | Q***6 | Болт M6x16 | |
| 61 | M***0 | Сварная часть крышки осевого люфта распределительного вала | |
| 62 | M***6 | Винтовая пробка вспомогательного канала смазки | |
| 63 | Y***0 | Прямой штифт | |
| 64 | Q***2 | Болт M12x25 | |
| 65 | Y***2 | Прямой штифт | |
| 66 | M***1 | Установочный штифт | |
| 67 | M***1 | Переднее подъемное приспособление |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
