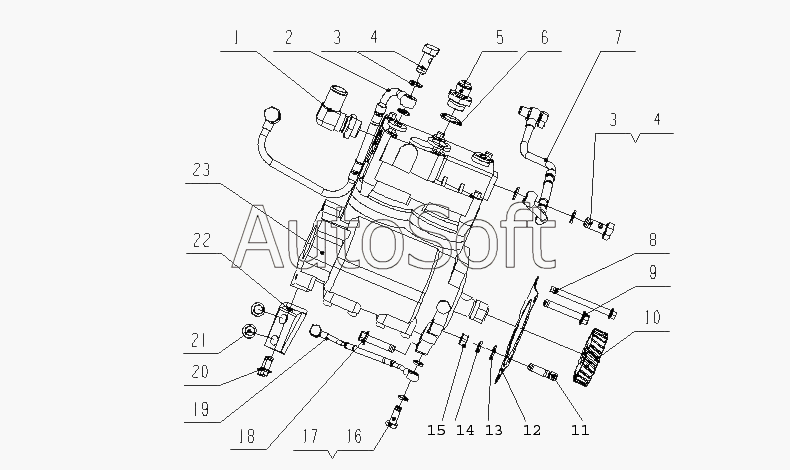

Каталог запасных частей к технике: Yuchai YC6M390-30 (M6000) (2010). M6000-3509000 Пневматический компрессор
1
2
3
3
5
6
7
8
9
10
11
13
14
15
16
18
19
20
21
22
23
17
12
4
4
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | A***0 | Соединение впуска газа воздушного компрессора в сборе | |
| 2 | M***0 | Часть водовпускного сустава воздушного компрессора | |
| 3 | 6***7 | Болт с водяной канавкой | |
| 4 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 5 | 2***A | Соединение выпуска воздушного компрессора | |
| 6 | G***4 | Уплотнительная шайба | |
| 7 | M***A | Часть шланга возврата воды воздушного компрессора | |
| 8 | Q***5 | Болт M8x95 | |
| 9 | Q***2 | Болт M10x60 | |
| 10 | M***A | Шестерня воздушного компрессора | |
| 11 | Q***2 | Шпилька | |
| 12 | M***A | Прокладка воздушного компрессора | |
| 13 | Q***0 | Шайба 10 | |
| 14 | Q***0 | Шайба 10 | |
| 15 | Q***0 | Гайка М10 | |
| 16 | M***A | Масляный полый болт | |
| 17 | Q***0 | Уплотнительная шайба d10 | |
| 18 | Q***2 | Болт M10x45 | |
| 19 | M***0 | Части трубки впуска масла | |
| 20 | Q***0 | Болт M10x20 | |
| 21 | Q***0 | Болт M8x20 | |
| 22 | M***6 | Кронштеин воздушного компрессора | |
| 23 | M***0 | Воздушный компрессор |
