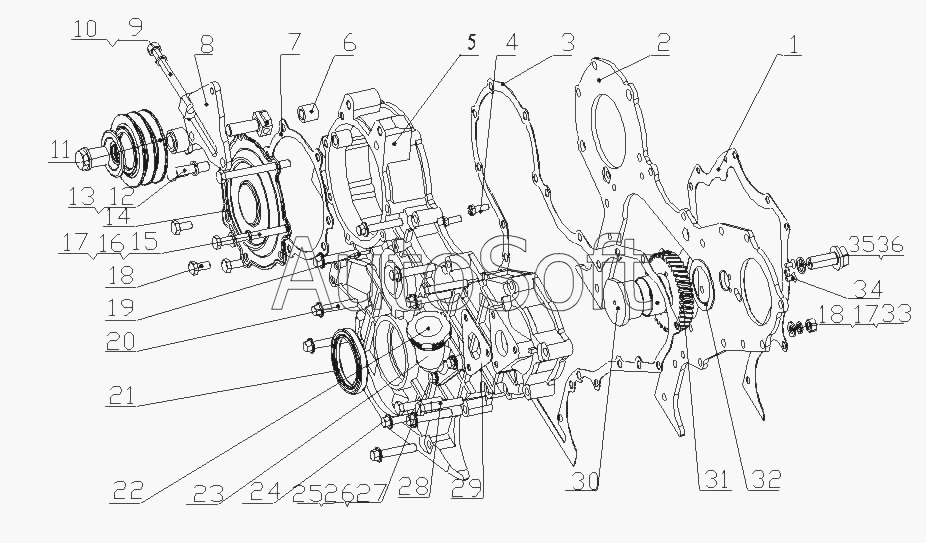

Каталог запасных частей к технике: Yuchai YC6G260N-20 (G64HA) (2010). G4700-1002030 Сборочный узел отсека шестерни распределительного вала
33
24
25
26
27
28
30
31
32
23
34
36
29
35
7
3
1
21
13
4
5
6
8
9
10
11
12
2
14
15
16
17
17
18
18
19
20
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | G***4 | Прокладка пластины крышки корпуса механизма | |
| 2 | 2***3 | Крышка отсека передач | |
| 3 | 2***2 | Прокладка корпуса передач | |
| 4 | 4***6 | Болт | |
| 5 | 2***1 | Корпуса передач | |
| 6 | 2***3 | Шайба натяжителя | |
| 7 | 2***A | Прокладка крышки шестерни ТНВД | |
| 8 | 2***A | Сварной кронштеин | |
| 9 | 1***A | Установочный болт | |
| 10 | Q***0 | Шайба 10 | |
| 11 | 1***0 | Шкив растяжения в сборе | |
| 12 | Q***2 | Шайба 12 | |
| 13 | Q***2 | Болт M12x50 | |
| 14 | 2***5 | Крышка механизма насоса | |
| 15 | Q***0 | Болт | |
| 16 | Q***0 | Шайба 10 | |
| 17 | Q***0 | Шайба 10 | |
| 18 | Q***0 | Болт M10x20 | |
| 19 | 2***7 | Верхний указатель верхней мертвой точки | |
| 20 | 1***2 | Болт | |
| 21 | 1***8 | Масляный уплотнитель заднего коленвала | |
| 22 | 1***F | Чашка маслофильтра в сборе | |
| 23 | 2***A | Трубка масляного фильтра | |
| 24 | 1***2 | Болт | |
| 25 | Q***0 | Болт М8х20 | |
| 26 | Q***8 | Шайба 8 | |
| 27 | Q***8 | Шайба 8 | |
| 28 | Q***0 | Болт M10x60 | |
| 29 | 2***1 | Прокладка сапуна | |
| 30 | 2***A | Сиеднье промежуточной шестерни компрессионного насоса | |
| 31 | 2***1 | Промежуточная шестерня компрессионного насоса в сборе | |
| 32 | 2***7 | Пластина промежуточной шестерни | |
| 33 | Q***0 | Гайка М10 | |
| 34 | Q***2 | Гайка | |
| 35 | Q***6 | Уплотнительное кольцо d16 | |
| 36 | 2***A | Болт сиденья промежуточной шестерни |
