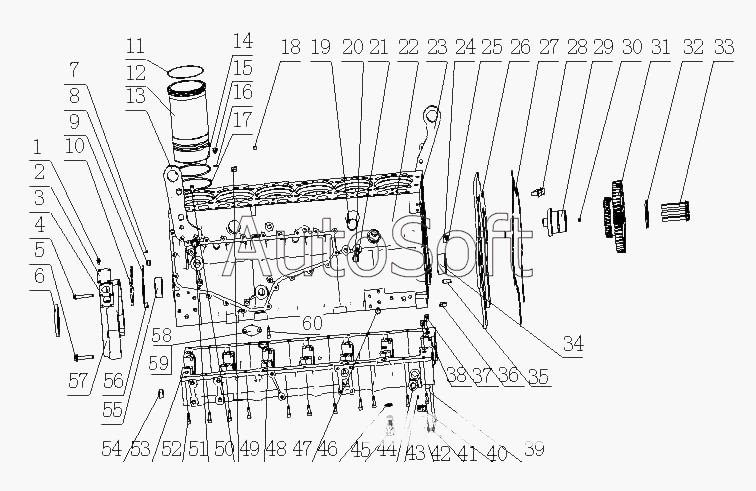

Каталог запасных частей к технике: Yuchai YC6M290N-30 (M2CD1) (2010). M2BD2-1002000/03 Блок цилиндров в сборе
50
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
34
51
52
53
54
56
57
58
59
60
55
26
17
15
14
18
2
3
4
5
6
6
7
8
9
10
11
12
13
16
1
19
20
21
22
23
24
25
27
28
29
30
31
32
33
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***6 | Болт M6x16 | |
| 2 | M***2 | Крышка масляного фильтра | |
| 3 | M***8 | Прокладка корпуса масляного фильтра | |
| 4 | Q***2 | Болт M10x65 | |
| 5 | Q***2 | Болт M10x60 | |
| 6 | Y***R | Сальник 82x105 | |
| 6 | Y***R | Сальник 82x105 | |
| 7 | Y***0 | Прямой штифт | |
| 8 | M***6 | Винтовая пробка вспомогательного канала смазки | |
| 9 | M***1 | Прокладка масляного фильтра | |
| 10 | M***5 | Крышка маслозаливного порта | |
| 11 | M***2 | Кольцевой уплотнитель водяной гильзы цилиндра III | |
| 12 | M***6 | Гильза цилиндра | |
| 13 | M***1 | Переднее подъемное приспособление | |
| 14 | M***8 | Уплотнительное кольцо гильзы цилиндра | |
| 15 | Q***0 | Винтовая пробка M10x1 | |
| 16 | Q***0 | Уплотнительная шайба d10 | |
| 17 | M***7 | Уплотнительное кольцо гильзы цилиндров | |
| 18 | 6***2 | Алюминиевая зашлушка Ф10х10 | |
| 19 | 1***9 | Пробка шарового типа | |
| 20 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 21 | Q***4 | Пробка M14x1.5 | |
| 22 | M***4 | Блок цилиндров | |
| 23 | M***2 | Заднее подъемное приспособление | |
| 24 | Q***8 | Прокладка шаравого типа 28 | |
| 25 | Q***6 | Пробка шарового типа | |
| 26 | M***3 | Крышка корпуса редуктора | |
| 27 | M***2 | Шайба корпуса передач | |
| 28 | Q***5 | Болт | |
| 29 | M***A | Вал промежуточной шестерни | |
| 30 | Q***0 | Винтовая пробка | |
| 31 | M***E | Части большой холостой шестерни | |
| 32 | M***A | Антифрикционная пластина промежуточной шестерни | |
| 33 | Q***0 | Болт | |
| 34 | M***8 | Втулка распредвала II | |
| 35 | Y***0 | Контакт 12x30 | |
| 36 | 6***1 | Плоский палец | |
| 37 | M***A | Круглый установочный штырь | |
| 38 | M***A | Алмазный установочный штырь | |
| 39 | M***A | Болты главного подшипника | |
| 40 | M***0 | Наконечник в сборе | |
| 41 | 4***3 | Шайба | |
| 42 | M***A | Масляный полый болт | |
| 43 | Y***0 | Контакт 5X10 | |
| 44 | M***0 | Винтовая пробка | |
| 45 | M***D | Часть клапана регулировки давления | |
| 46 | Q***2 | Комбинированная уплотнительная шайба 22 | |
| 47 | Q***2 | Пробка NPT1/4 | |
| 48 | M***4 | Кольцевой уплотнитель | |
| 49 | M***1 | Установочный штифт | |
| 50 | Y***2 | Прямой штифт | |
| 51 | Q***2 | Болт M12x25 | |
| 52 | Q***5 | Болт M8x25 | |
| 53 | M***A | Картер | |
| 54 | Q***6 | Пробка NPT3/4 | |
| 55 | M***0 | Подшипник распредвала | |
| 56 | M***8 | Расположение вкладыша | |
| 57 | M***5 | Место переднего сальника | |
| 58 | M***A | Обшивочный лист | |
| 59 | L***2 | Прокладка | |
| 60 | Q***6 | Болт M8x16 |
