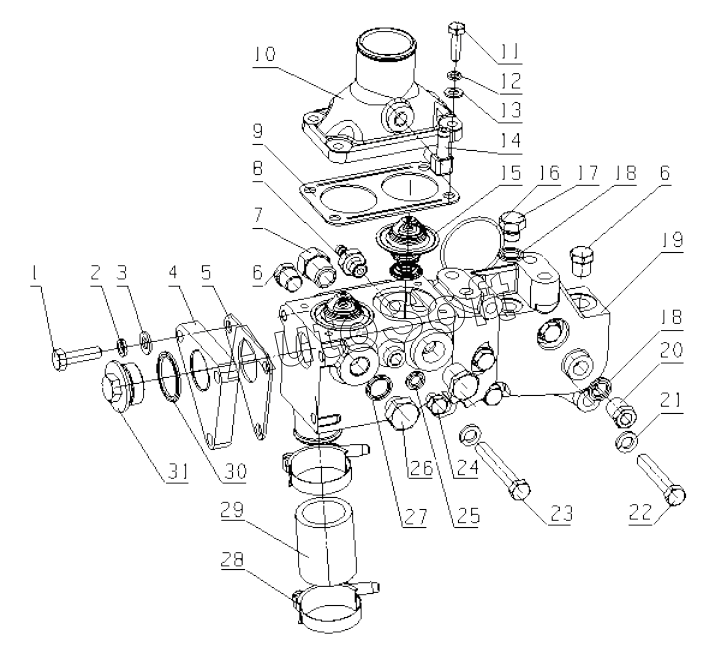

Каталог запасных частей к технике: Yuchai YC6G260N-50 (2015). G3LFA-1306000/08 Thermostat Assembly
1
2
3
4
5
6
6
7
8
9
10
11
12
13
14
15
16
17
18
18
19
20
21
22
23
24
25
26
27
28
29
30
31
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***5 | Болт M10x35 | |
| 2 | Q***0 | Шайба 10 | |
| 3 | Q***0 | Шайба 10 | |
| 4 | 1***1 | Выступ водного отверстия | |
| 5 | G***A | Water hole flange | |
| 6 | Q***3 | Пробка NPT3/8 | |
| 7 | 2***1 | Прямой переходник | |
| 8 | G***6 | Трубка сустава нагретой воды I | |
| 9 | 1***B | Прокладка | |
| 10 | 1***2 | Крышка термостата | |
| 11 | Q***8 | Болт М8х28 | |
| 12 | Q***8 | Шайба 8 | |
| 13 | Q***8 | Шайба 8 | |
| 14 | 2***A | Стык трубы воздухоспускного устройства | |
| 15 | 1***B | Термостат | |
| 16 | Y***F | Кольцевая прокладка 2.65X54.5 | |
| 17 | Q***4 | Пробка M14x1.5 | |
| 18 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 19 | G***3 | Thermostat seat | |
| 20 | G***7 | Соеденение датчика температуры воды | |
| 21 | 1***5 | Шайба | |
| 22 | 5***2 | Болт 7/16-14X2.5 | |
| 23 | 5***2 | Bolt | |
| 24 | Q***0 | Винтовая пробка M10x1 | |
| 25 | Q***0 | Уплотнительная шайба d10 | |
| 26 | Q***8 | Пробка М18х1,5 | |
| 27 | Q***8 | Кольцевой уплотнитель 18 | |
| 28 | Q***9 | Обруч 49 | |
| 29 | 1***B | Water return rubber pipe | |
| 30 | Q***6 | Уплотнительная шайба 36 | |
| 31 | 1***C | Резьбовая пробка |
