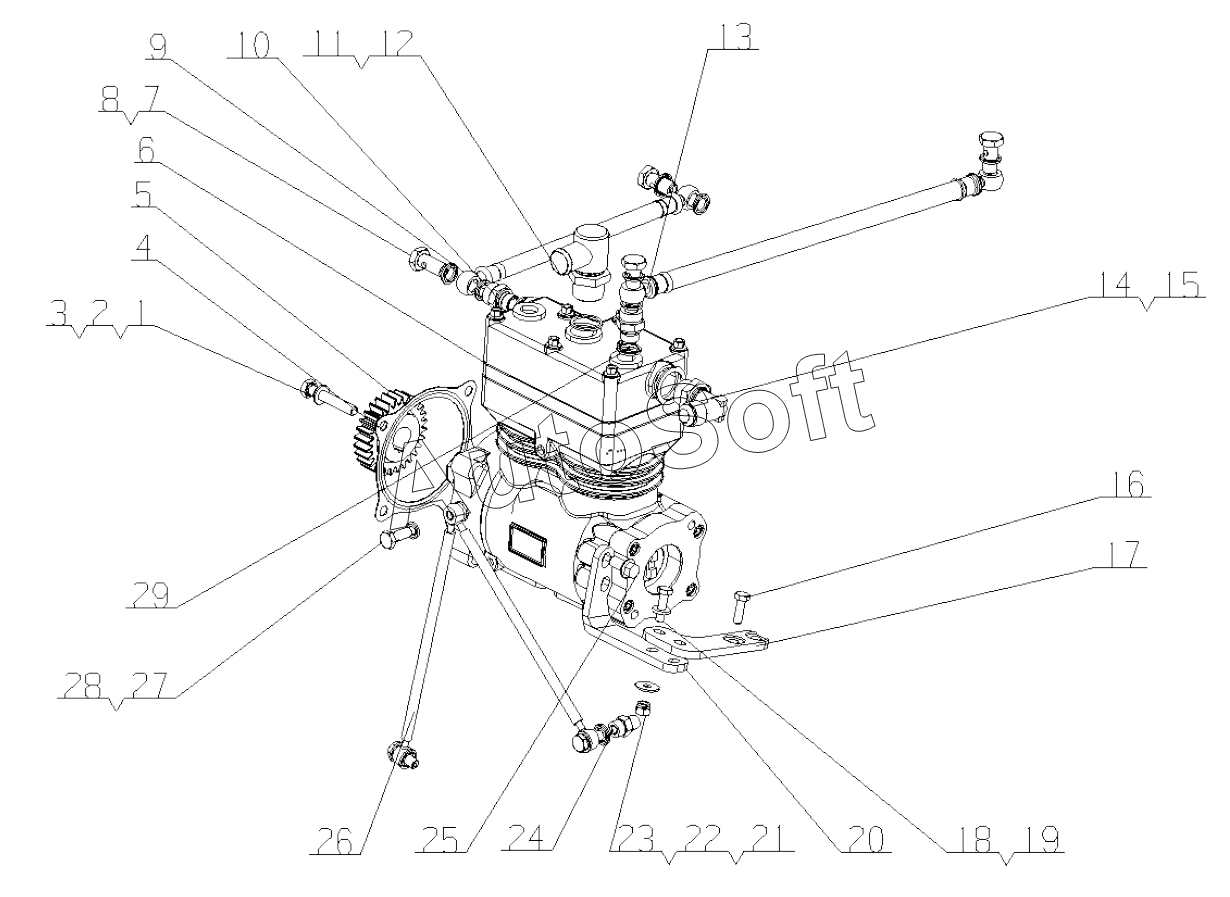

Каталог запасных частей к технике: Yuchai YC6G260N-50 (2015). G4R0A-3509000/01 Pneumatic Air Compressor Assembly
16
29
28
27
26
25
24
23
22
21
20
19
18
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | Q***0 | Болт M10x60 | |
| 2 | Q***0 | Шайба 10 | |
| 3 | Q***0 | Шайба 10 | |
| 4 | G***9 | Air compressor gasket | |
| 5 | G***1 | Air compressor gear | |
| 6 | G***A | Air compressor | |
| 7 | 6***7 | Болт с водяной канавкой | |
| 8 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 9 | 1***A | Впускная водопроводная трубка воздушного компрессора | |
| 10 | G***1 | Connector body | |
| 11 | G***4 | Уплотнительная шайба | |
| 12 | G***0 | Compressor air inlet pipe coupling subassembly | |
| 13 | 1***4 | Впускная водопроводная трубка воздушного компрессора | |
| 14 | G***0 | Exhaust out joint components | |
| 15 | Q***0 | Washer | |
| 16 | Q***2 | Бoлт M8x25 | |
| 17 | G***A | Air compressor bracket | |
| 18 | Q***0 | Бoлт M8x30 | |
| 18 | Q***5 | Болт M8x35 | |
| 19 | 6***3 | Шайба | |
| 20 | G***1 | Air compressor auxiliary bracket | |
| 21 | Q***8 | Шайба 8 | |
| 22 | Q***8 | Шайба 8 | |
| 23 | Q***8 | Гайка М8 | |
| 24 | 1***1 | Стык трубопровода впрыска топлива | |
| 25 | Q***2 | Болт M10x20 | |
| 26 | 2***E | Смазочная трубка компрессора | |
| 27 | M***A | Масляный полый болт | |
| 28 | Q***0 | Уплотнительная шайба d10 | |
| 29 | Q***8 | Кольцевой уплотнитель 18 |
