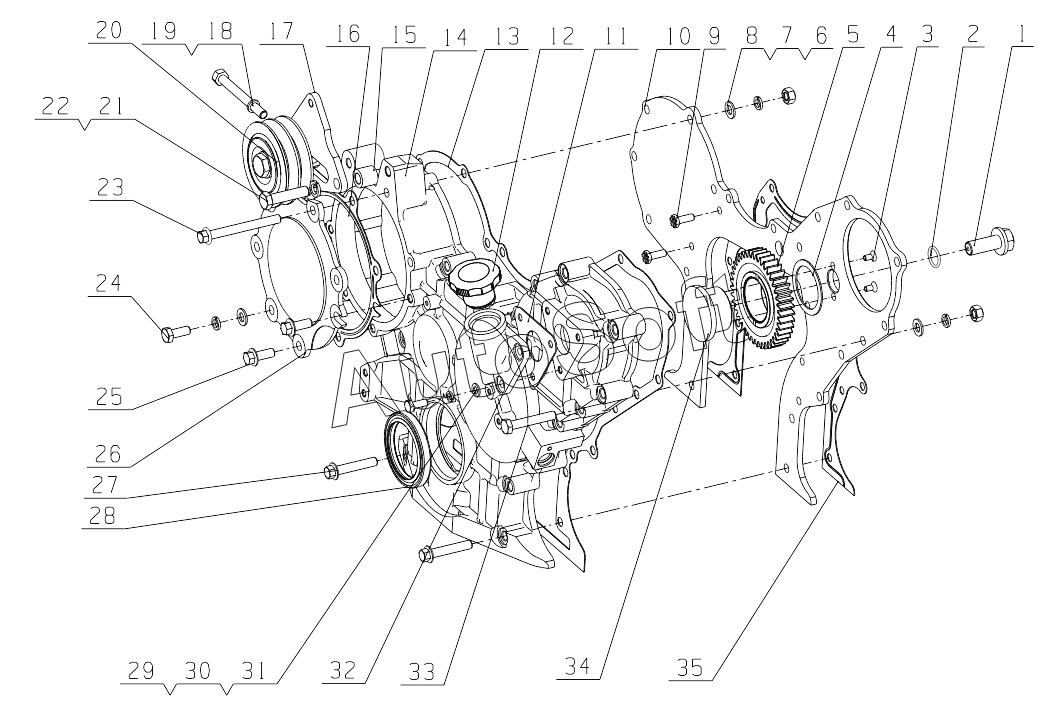

Каталог запасных частей к технике: Yuchai YC6G260N-50 (2015). G3E00-1002200/04 Timing Gear Chamber Subassembly
27
20
21
22
23
24
25
231-1002035A
26
19
28
29
30
31
32
33
34
35
10
2
3
4
5
6
7
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 231-1002035A | 2***A | Крышка механизма насоса | |
| 1 | A***B | Болт вала промежуточной шестерни | |
| 2 | Y***F | Уплотнительное кольцо 2,65x20 | |
| 3 | Q***2 | Болт M8x20 | |
| 4 | 2***7 | Пластина промежуточной шестерни | |
| 5 | G***0 | Air compression pump idler gear assembly | |
| 6 | Q***0 | Гайка М10 | |
| 7 | Q***0 | Шайба 10 | |
| 8 | Q***0 | Шайба 10 | |
| 9 | 4***6 | Болт | |
| 10 | G***2 | Крышка отсека передач | |
| 11 | 2***1 | Прокладка сапуна | |
| 12 | 1***F | Чашка маслофильтра в сборе | |
| 13 | G***3 | Прокладка | |
| 14 | G***A | Gear chamber | |
| 15 | 2***3 | Шайба натяжителя | |
| 16 | E***6 | Fuel injection pump gear cover gasket | |
| 17 | 2***A | Сварной кронштеин | |
| 18 | 1***A | Установочный болт | |
| 19 | Q***0 | Шайба 10 | |
| 20 | 1***0 | Шкив растяжения в сборе | |
| 21 | Q***2 | Болт M12x50 | |
| 22 | Q***2 | Шайба 12 | |
| 23 | Q***2 | Болт M10x95 | |
| 24 | Q***5 | Болт M10x25 | |
| 25 | Q***5 | Болт M10x25 | |
| 26 | 1***2 | Болт | |
| 27 | Y***R | Oil seal | |
| 28 | Y***R | Oil seal | |
| 29 | Q***0 | Болт М8х20 | |
| 30 | Q***8 | Шайба 8 | |
| 31 | Q***8 | Шайба 8 | |
| 32 | 2***A | Трубка масляного фильтра | |
| 33 | Q***0 | Болт M10x60 | |
| 34 | L***A | Сиденье промежуточной шестерни насоса компрессора | |
| 35 | G***4 | Gear housing cover plate washer |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
