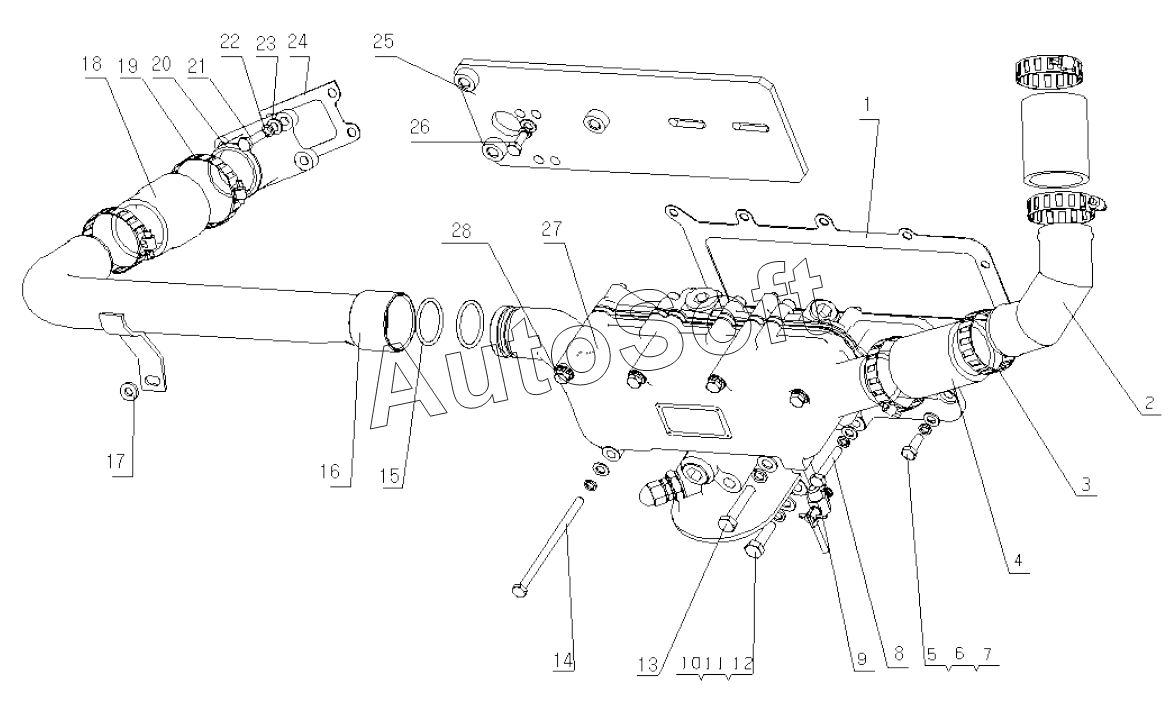

Каталог запасных частей к технике: Yuchai YC6J125Z-T22 (2014). J8201-1013000/15 Oil Cooler Assembly
15
28
27
26
25
24
23
22
21
20
19
18
17
16
1
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | B***B | Oil cooler cover gasket | |
| 2 | B***0 | Oil cooler water inlet pipe welded part | |
| 3 | Q***1 | Петля обруча 61 | |
| 4 | 3***C | Hose | |
| 5 | Q***2 | Болт M8x22 | |
| 6 | Q***8 | Шайба 8 | |
| 7 | Q***8 | Шайба 8 | |
| 8 | Q***5 | Болт M8X45 | |
| 9 | 2***0 | Кран водоспуска | |
| 10 | Q***5 | Болт M10x35 | |
| 11 | Q***0 | Шайба 10 | |
| 12 | Q***0 | Шайба 10 | |
| 13 | Q***0 | Болт M10x50 | |
| 14 | Q***5 | Болт M8X135 | |
| 15 | Y***S | Кольцевая прокладка 3.55X40 | |
| 16 | J***0 | Water outlet pipe welded part | |
| 17 | 6***3 | Шайба | |
| 18 | J***B | Rubber pipe | |
| 19 | Q***6 | Loop hoop | |
| 20 | J***7 | Соеденитель впуска воды корпуса сцепления | |
| 21 | Q***0 | Бoлт M8x30 | |
| 22 | Q***8 | Шайба 8 | |
| 23 | Q***8 | Шайба 8 | |
| 24 | J***8 | Прокладка соеденителя впуска воды | |
| 25 | 3***0 | Сварная планка соединения охладителя | |
| 26 | Q***0 | Болт М8х20 | |
| 27 | J***0 | Oil cooler | |
| 28 | Q***0 | Bolt |
