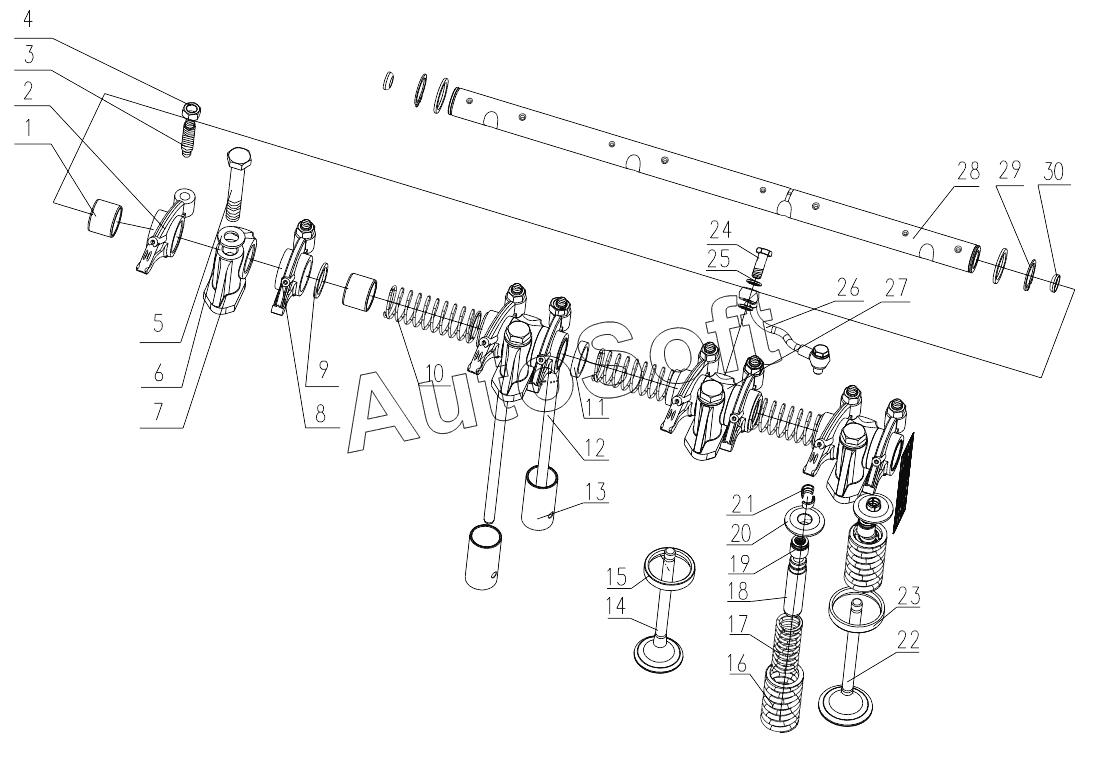

Каталог запасных частей к технике: Yuchai YC4D80-T10 (2009). D30-1007000A/06 Valve Tappet Assembly
16
30
29
28
27
26
25
24
23
22
21
20
19
18
17
1
15
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | J***4 | Втулка коромысла впускного клапана | |
| 2 | J***3 | Коромысло впускного клапана | |
| 3 | 6***3 | Болт регулировки клапана | |
| 4 | 6***4 | Контргайка | |
| 5 | D***6 | Болт с шестиугольной головкой | |
| 6 | A***2 | Шайба | |
| 7 | D***3 | Сиденье вала коромысла II | |
| 8 | J***3 | Коромысло выпускного клапана | |
| 9 | 6***1 | Шайба оси клапанного коромысла | |
| 10 | 6***2 | Пружина оси клапанного коромысла | |
| 11 | D***1 | Шайба оси клапанного коромысла | |
| 12 | D***1 | Толкающая штанга | |
| 13 | 6***A | Толкатель | |
| 14 | D***B | Впускной клапан | |
| 15 | 4***9 | Седло впускного клапана | |
| 16 | 6***2 | Внешняя пружина клапана | |
| 17 | 6***3 | Внутренняя пружина клапана | |
| 18 | 4***8 | Направляющая клапана | |
| 19 | 4***A | Сальник стержня клапана | |
| 20 | D***6 | Верхнее седло пружины клапана | |
| 21 | 1***E | Сухарь клапана | |
| 22 | D***B | Выпускной клапан | |
| 23 | 4***1 | Сиденье выпускного клапана | |
| 24 | 6***3 | Болт патрубка | |
| 25 | Q***8 | Комбинированная уплотнительная шайба 8 | |
| 26 | D***A | Сварная масляная трубка | |
| 27 | D***4 | Сиденье вала коромысла I | |
| 28 | D***1 | Ось корамысел | |
| 29 | Q***5 | Стопорное кольцо 25 | |
| 30 | 6***2 | Шарообразная пластинчатая пробка |
