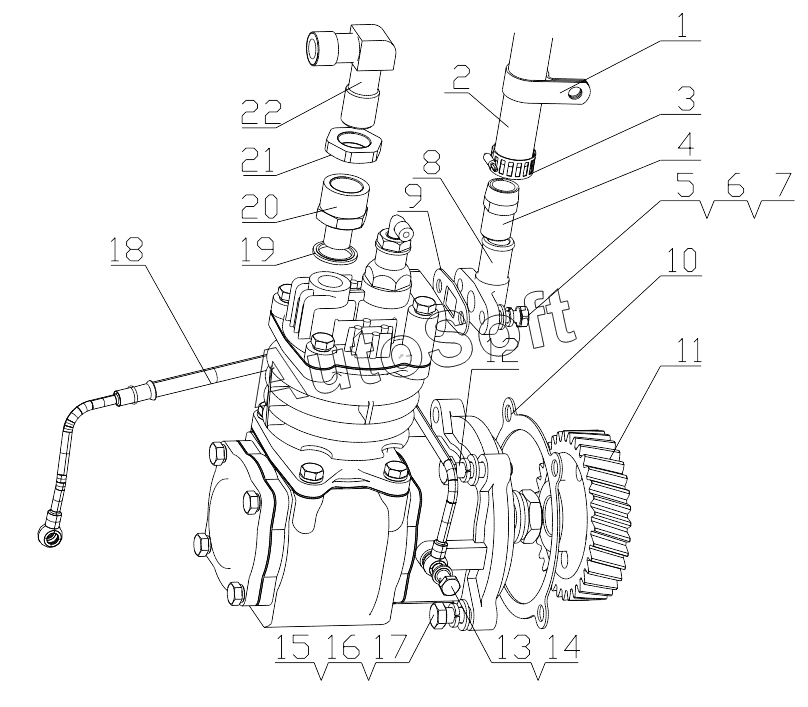

Каталог запасных частей к технике: Yuchai YC4D80-T10 (2009). D7019-3509000/10 Pneumatic Air Compressor Assembly
12
22
21
20
19
18
17
16
15
14
13
1
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | 3***3 | Pipe clamp | |
| 2 | D***2 | Air intake pipe,air compressor | |
| 3 | Q***7 | Кольцевой хомут 27 | |
| 4 | 5***1 | Air intake pipe joint,air compressor | |
| 5 | Q***0 | Болт М8х20 | |
| 6 | Q***8 | Шайба 8 | |
| 7 | Q***8 | Шайба 8 | |
| 8 | D***0 | Air intake joint,air compressor | |
| 9 | F***4 | Уплотнительная прокладка | |
| 10 | D***A | Прокладка воздушного компрессора | |
| 11 | D***1 | Шестерня воздушного компрессора | |
| 12 | Q***0 | Болт M10x40 | |
| 13 | 6***3 | Болт патрубка | |
| 14 | Q***8 | Комбинированная уплотнительная шайба 8 | |
| 15 | Q***0 | Болт M10x1x30 | |
| 16 | Q***0 | Шайба 10 | |
| 17 | Q***0 | Шайба 10 | |
| 18 | D***A | Входная масленная трубка воздушного компрессора | |
| 19 | Q***2 | Комбинированная уплотнительная шайба 22 | |
| 20 | D***B | Air oulet joint | |
| 21 | D***2 | Lock nut | |
| 22 | G***8 | Air outlet joint |
