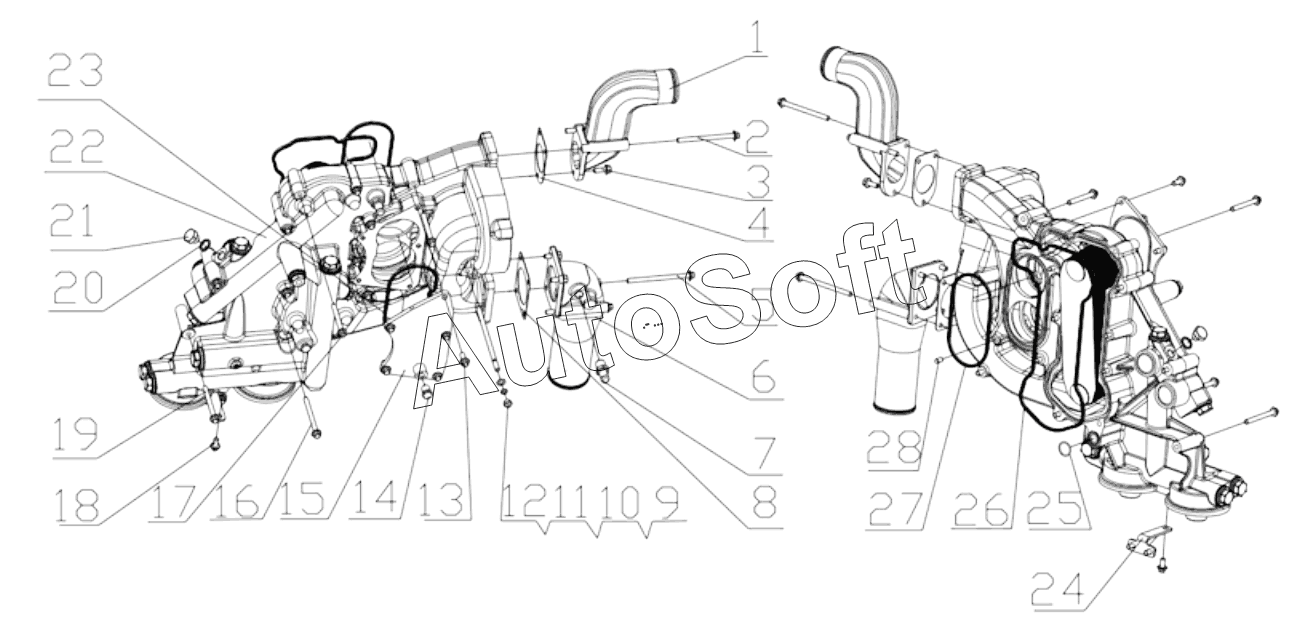

Каталог запасных частей к технике: Yuchai YC6K440N-50 (2013). K6100-1013000/09 Oil cooler assembly;Масляный охладитель в сборе
15
28
27
26
25
24
23
22
21
20
19
18
17
16
14
13
12
11
10
9
8
7
6
5
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | K***A | Водоотводящий патрубок | |
| 2 | Q***2 | Болт | |
| 3 | Q***2 | Болт M8x22 | |
| 4 | K***3 | Прокладка патрубка | |
| 5 | Q***2 | Болт | |
| 6 | K***A | Труба для подвода воды | |
| 7 | 1***A | Разъем для отвода воды | |
| 8 | K***8 | Прокладка трубы для подвода воды | |
| 9 | Q***2 | Болт | |
| 10 | Q***8 | Шайба 8 | |
| 11 | Q***8 | Шайба 8 | |
| 12 | Q***8 | Гайка М8 | |
| 13 | Q***2 | Болт M8x20 | |
| 14 | Q***2 | Пробка NPT1/4 | |
| 15 | K***3 | Крышка охладителя | |
| 16 | Q***2 | Болт M8x90 | |
| 17 | Q***2 | Болт M8x70 | |
| 18 | Q***2 | Болт M8x16 | |
| 19 | Q***2 | Болт M8x80 | |
| 20 | Q***6 | Винтовая пробка | |
| 21 | Q***6 | Уплотнительное кольцо d16 | |
| 22 | K***1 | Блок охлаждения масла | |
| 23 | K***4 | Прокладка крышки охладителя | |
| 24 | K***A | Кронштейн крепления масляного охладителя | |
| 25 | Y***F | «О» кольцо | |
| 26 | K***6 | Прокладка блока охлаждения масла | |
| 27 | K***3 | Уплотнительное кольцо | |
| 28 | Y***6 | Штифт |
