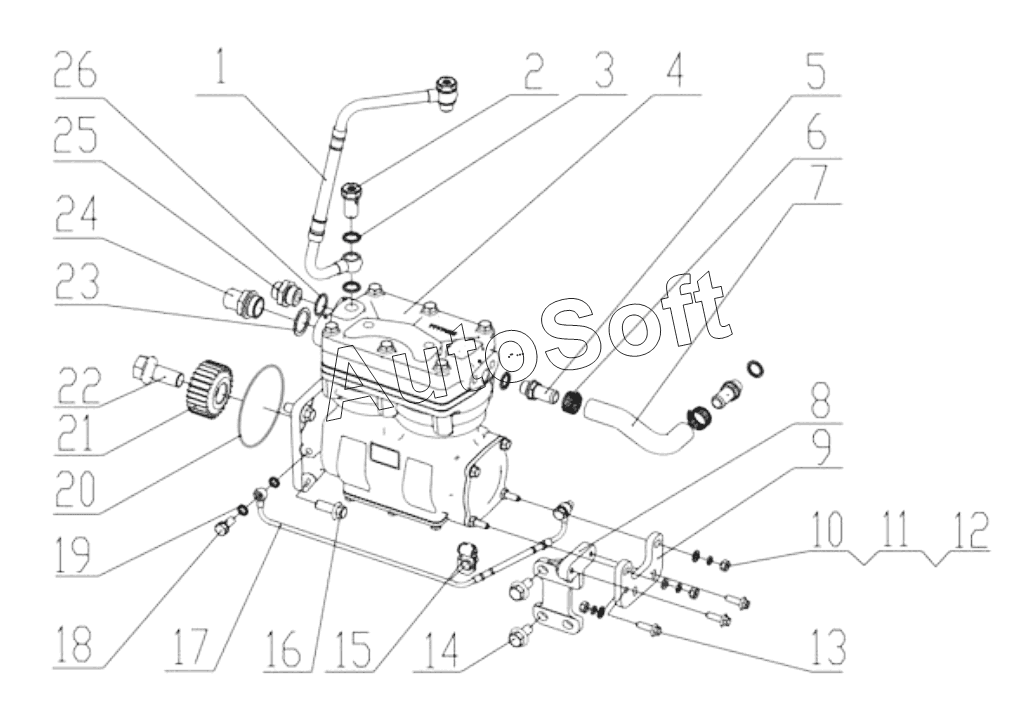

Каталог запасных частей к технике: Yuchai YC6K440N-50 (2013). K6100-3509000/04 Pneumatic air compressor assembly;Пневматический компрессор в сборе
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | K***A | Трубка подвода охлаждающей жидкости | |
| 2 | Q***5 | Банджо-болт | |
| 3 | Q***8 | Кольцевой уплотнитель 18 | |
| 4 | K***0 | Пневмокомпрессор | |
| 5 | K***1 | Фитинг | |
| 6 | Q***7 | Кольцевой хомут 27 | |
| 7 | K***A | Трубка отвода охлаждающей жидкости | |
| 8 | K***A | Кронштейн пневмокомпрессора | |
| 9 | K***1 | Вспомогательный кронштейн пневмокомпрессора | |
| 10 | Q***8 | Гайка М8 | |
| 11 | Q***8 | Шайба 8 | |
| 12 | Q***8 | Шайба 8 | |
| 13 | Q***2 | Болт M8x25 | |
| 14 | Q***2 | Болт M12x25 | |
| 15 | K***0 | Хомут | |
| 16 | Q***2 | Болт М12х30 | |
| 17 | K***0 | Трубка подачи смазки | |
| 18 | 1***3 | Болт подачи масла | |
| 19 | Q***0 | Уплотнительная шайба d10 | |
| 20 | Y***F | «О» кольцо | |
| 21 | K***A | Шестерня пневмокомпрессора | |
| 22 | K***3 | Болт | |
| 23 | K***0 | Прокладка | |
| 24 | Q***0 | Washer | |
| 25 | K***8 | Штуцер | |
| 26 | G***4 | Уплотнительная шайба |
Содержащиеся в справочниках-каталогах запасные части и детали не предлагаются к продаже, а носят исключительно информационный характер. В демо-версии артикулы (номера деталей) скрыты. Если вы хотите видеть полные оригинальные номера запчастей, вам необходимо зарегистрироваться на нашем сайте и приобрести подписку по интересующей вас конфигурации, после этого вы сможете встроить онлайн-каталоги на ваш сайт или пользоваться ими из личного кабинета нашего сайта. Обращаем ваше внимание на то, что каталоги содержат информацию об оригинальных заводских номерах и названиях запчастей. База по аналогам в данный момент не реализована. Поиска по VIN-номерам в онлайн-каталоге не предусмотрено. Выбор конкретного каталога осуществляется путем открытия нужного типа техники, марки, модели с учетом года выпуска или модификации.
