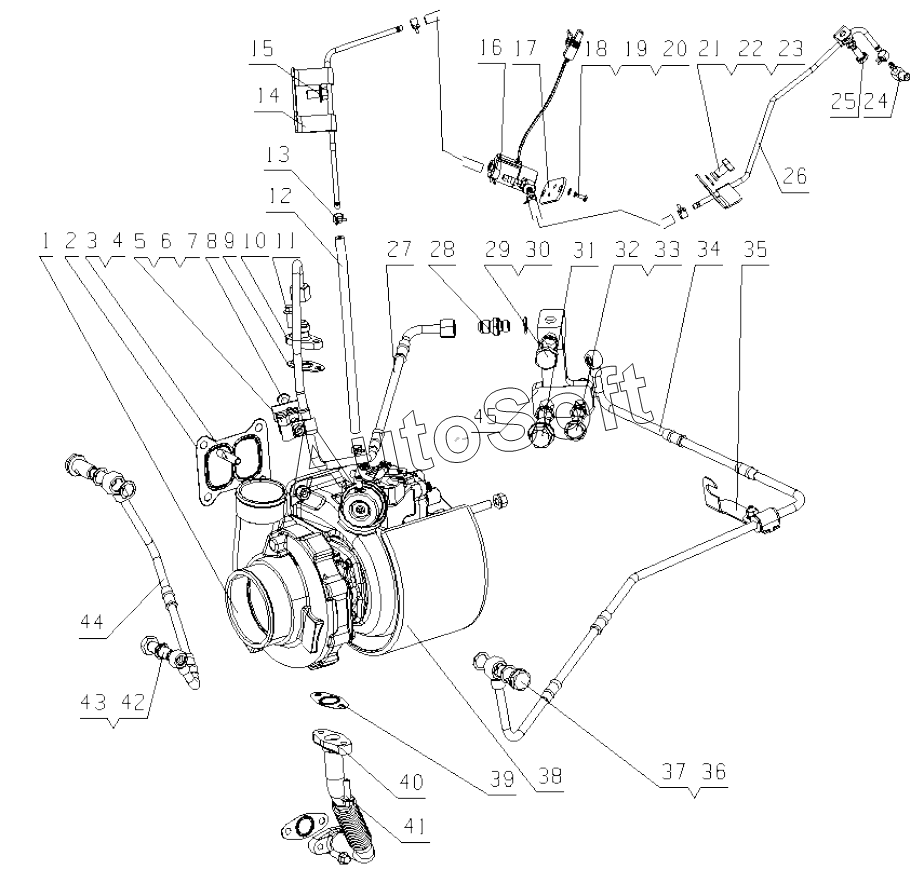

Каталог запасных частей к технике: Yuchai YC6MK320N-50 (2013). MY100-1118000/01 Turbocharger Assembly
35
24
25
26
27
28
29
30
31
32
33
34
23
36
37
38
39
40
41
42
43
44
45
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
22
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 1 | M***5 | Turbocharger | |
| 2 | K***2 | Turbocharger gasket | |
| 3 | M***A | Цапфа | |
| 4 | K***6 | Гайка | |
| 5 | L***1 | Pipe clamp | |
| 6 | L***2 | Oil pipe sleeve | |
| 7 | L***5 | Pipe clamp | |
| 8 | Q***5 | Болт M8x25 | |
| 9 | 1***B | Шайба | |
| 10 | 4***1 | Масловпускное соединение | |
| 11 | Q***2 | Болт M8x20 | |
| 12 | G***9 | Вентиляционный шланг устойчивого к перенапряжениям клапана | |
| 13 | Q***1 | Петля обруча | |
| 14 | M***2 | Waste gas bypass control valve connecting pipe | |
| 15 | Q***2 | Болт M10x16 | |
| 16 | L***0 | Waste gas bypass control valve | |
| 17 | M***1 | Waste gas bypass control valve bracket | |
| 18 | Q***0 | Болт | |
| 19 | Q***4 | Шайба 4 | |
| 20 | Q***4 | Шайба 4 | |
| 21 | Q***8 | Болт M8x18 | |
| 22 | Q***8 | Шайба 8 | |
| 23 | Q***8 | Шайба 8 | |
| 24 | G***1 | Компенсационный сустав регулятора давления | |
| 25 | Q***6 | Болт M8x16 | |
| 26 | M***2 | Waste gas bypass control valve connecting pipe | |
| 27 | M***A | Oil inlet weldment subassembly | |
| 28 | A***1 | Штуцер подачи масла | |
| 29 | Q***8 | Пробка М18х1,5 | |
| 30 | Q***8 | Кольцевой уплотнитель 18 | |
| 31 | M***1 | Болт | |
| 32 | 6***7 | Болт с водяной канавкой | |
| 33 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 34 | M***A | Turbocharger water return weldment subassembly | |
| 35 | M***0 | Pipe clamp subassembly | |
| 36 | Q***5 | Банджо-болт | |
| 37 | Q***8 | Шайба 18 | |
| 38 | M***3 | Vortex shell heat shield | |
| 39 | M***A | Масляный шланг | |
| 40 | M***A | Oil return weldment subassembly | |
| 41 | Q***2 | Болт M8x25 | |
| 42 | L***7 | Полый болт для воды | |
| 43 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 44 | M***A | Turbocharger water inlet weldment subassembly | |
| 45 | M***6 | Сустав транзита |
