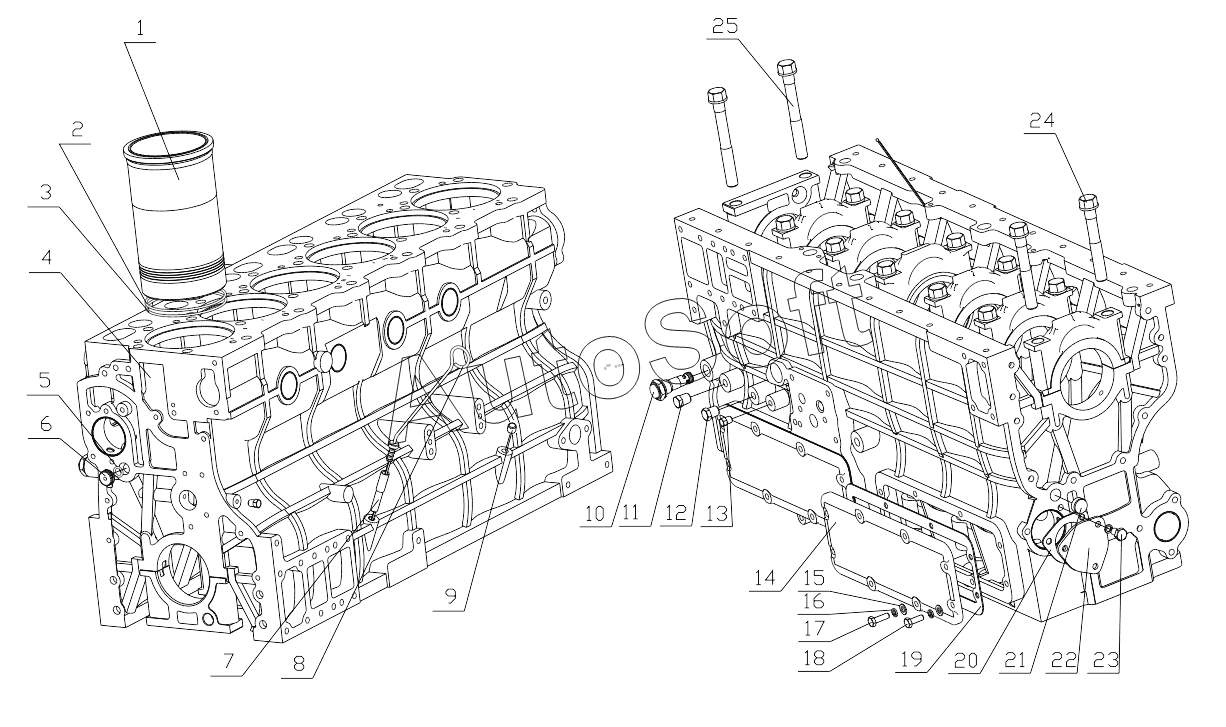

Каталог запасных частей к технике: Yuchai YC6B125-T11 (2016). B7615-1002000/07 Cylinder Block Assembly
13
YC24-B0408
24
23
22
21
20
19
18
17
16
15
14
1
12
11
10
9
8
7
6
5
330-1002010B
4
3
2
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| 330-1002010B | 3***B | Cylinder block subassembly | |
| YC24-B0408 | Y***8 | Шпилька B4x8 | |
| 1 | 3***B | Гильза | |
| 2 | A***3 | Уплотнительное кольцо гильзы цилиндра | |
| 3 | A***B | Водоуплотнительное кольцо гильзы | |
| 4 | 3***B | Cylinder block | |
| 5 | Y***F | О-образное кольцо 2,65х16 | |
| 6 | 6***7 | Уплотнительная пробка главного маслоканала | |
| 7 | 6***A | Втулка маслоизмерителя | |
| 8 | 6***0 | Элемент маслоизмерителя | |
| 9 | B***4 | Алюминиевая пробка | |
| 10 | 3***0 | Регулирующий клапан давления | |
| 11 | Q***2 | Пробка NPT1/4 | |
| 12 | Q***1 | Пробка NPT1/8 | |
| 13 | 3***D | Крышка камеры штанги толкателя | |
| 14 | Q***8 | Шайба 8 | |
| 15 | Q***8 | Шайба 8 | |
| 16 | Q***5 | Болт M8x25 | |
| 17 | Q***2 | Болт M8x22 | |
| 18 | 3***C | Tappet housing cover washer | |
| 19 | J***2 | Прокладка торцевой крышки распределительного вала | |
| 20 | 6***0 | Уплотнительная пробка главного масляного канала | |
| 21 | 6***1 | Торцевая крышка распределительного вала | |
| 22 | Q***6 | Болт M8x16 | |
| 23 | 3***B | Болт крышки главного подшипника | |
| 24 | 3***A | Болт крышки коренного подшипника |
