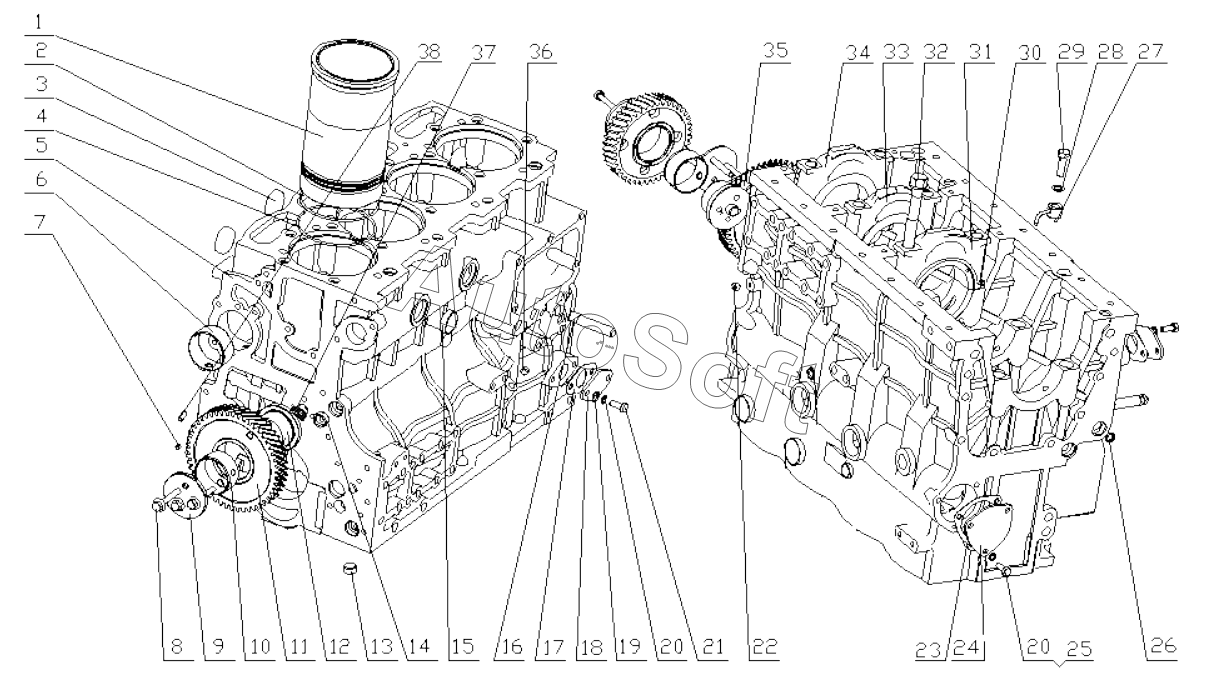

Каталог запасных частей к технике: Yuchai YC4A115Z-T20 (2013). A8601-1002000/05 Cylinder Block Assembly
29
20
20
21
22
23
24
25
26
27
28
19
30
31
32
33
34
35
36
37
38
10
2
3
4
5
A8300-1002170
6
7
8
9
1
11
12
13
14
15
16
17
18
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| A8300-1002170 | A***0 | Cylinder block subassembly | |
| 1 | A***6 | Cylinder liner | |
| 2 | A***3 | Уплотнительное кольцо гильзы цилиндра | |
| 3 | Y***0 | Пробка шарового типа | |
| 4 | A***B | Водоуплотнительное кольцо гильзы | |
| 5 | A***B | Cylinder block | |
| 6 | D***0 | Гильза выпуклого вала | |
| 7 | B***4 | Aluminum blockage | |
| 8 | D***3 | Фланцевый болт M8X53,5 | |
| 9 | D***4 | Пластина регулировки промежуточной шестерни | |
| 10 | 6***1 | Втулка распредвала | |
| 11 | D***1 | Регулировка промежуточной шестерни | |
| 12 | D***2 | Вал промежуточной шестерни | |
| 13 | D***A | Блокировка канала смазки | |
| 14 | 6***9 | Задняя заглушка главного маслоканала | |
| 15 | Y***5 | Заглушка | |
| 16 | B***3 | Oil return guide pipe | |
| 17 | 6***A | Прокладка сапуна | |
| 18 | B***9 | Breather plug cover | |
| 19 | Q***8 | Шайба 8 | |
| 20 | Q***8 | Шайба 8 | |
| 21 | Q***0 | Болт М8х20 | |
| 22 | Q***1 | Винтовая пробка NPT1/8 (нормальная трубная резьба 1/8) | |
| 23 | D***3 | Camshaft end cover gasket | |
| 24 | D***1 | Крышка осевого люфта распределительного вала | |
| 25 | Q***6 | Болт M8x16 | |
| 26 | Y***6 | Пробка шарового типа | |
| 27 | B***0 | Nozzle subassembly | |
| 28 | 4***3 | Шайба | |
| 29 | G***A | Полый болт для масла | |
| 30 | Y***8 | Шпилька B4x8 | |
| 31 | 3***3 | Крышка среднего подшипника коленчатого вала | |
| 32 | 3***B | Болт крышки главного подшипника | |
| 33 | 3***4 | Крышка подшипника коленчатого вала | |
| 34 | D***A | Передняя крышка главного подшипника коробки передач | |
| 35 | Y***6 | Цилиндрический палец 12х26 | |
| 36 | B***4 | Алюминиевая пробка | |
| 37 | A***5 | Чашечная люфтоубирающая шайба | |
| 38 | B***1 | Контрольная втулка |
