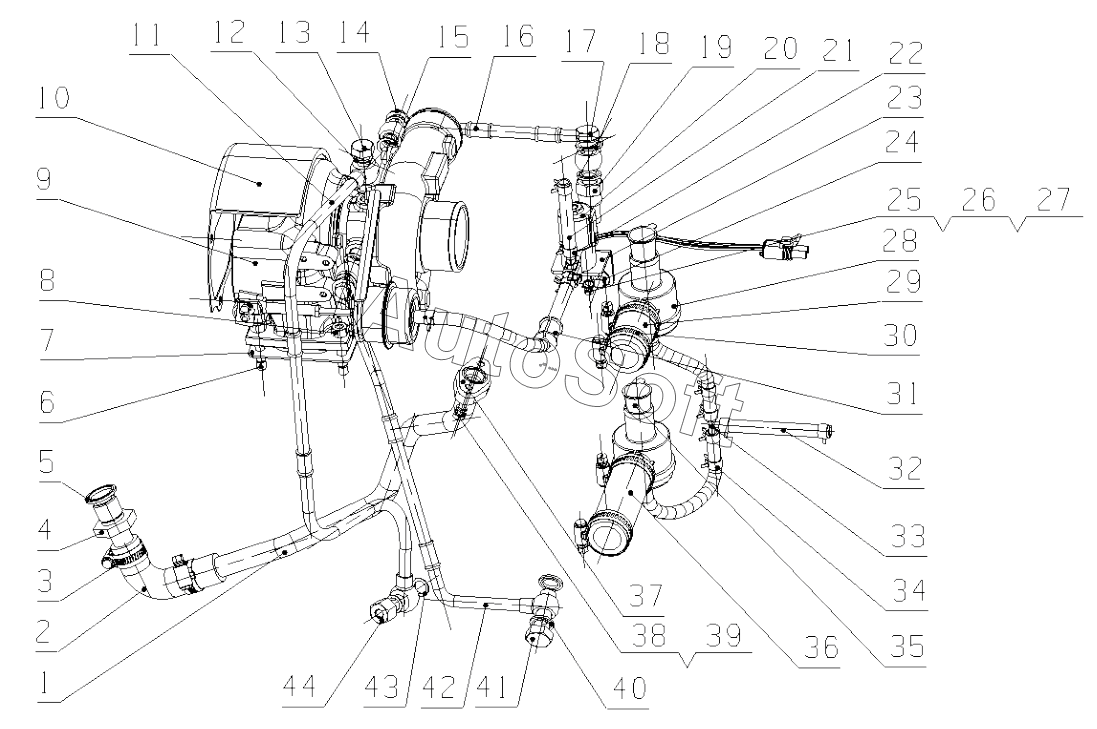

Каталог запасных частей к технике: Yuchai YC4D140N-50 (2018). D4G02-1118000 Turbocharger Assembly
35
23
24
25
26
27
28
29
30
32
34
22
36
37
MN100-1118E12
38
39
40
41
42
43
12
2
3
4
5
6
7
8
9
10
11
1
13
14
15
16
17
18
19
20
21
| Позиция на иллюстрации | Заводской номер детали | Название детали | |
|---|---|---|---|
| MN100-1118E12 | M***2 | Gasket | |
| 1 | D***A | Turbocharger oil return pipe assembly | |
| 2 | D***A | Oil return rubber tube | |
| 3 | Q***7 | Кольцевой хомут 27 | |
| 4 | D***A | The supercharger oil return connector | |
| 5 | Q***2 | Комбинированная уплотнительная шайба 22 | |
| 6 | E***1 | Шпилька | |
| 7 | 1***B | Прокладка турбонагнетателя | |
| 8 | E***3 | Гайка M8 | |
| 9 | D***5 | Turbocharger | |
| 10 | D***3 | Volute heat shield | |
| 11 | D***A | Oil inlet pipe assembly | |
| 12 | Q***2 | Шайба 12 | |
| 13 | E***2 | Joint bolt | |
| 14 | D***9 | Oil bolt | |
| 15 | Q***4 | Шайба 14 | |
| 16 | D***A | Turbocharger exhalent siphon | |
| 17 | Q***5 | Болт M14x1.5 | |
| 18 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 19 | 4***B | Water inlet joint | |
| 20 | M***0 | Waste gas bypass valve | |
| 21 | G***9 | Вентиляционный шланг устойчивого к перенапряжениям клапана | |
| 22 | Q***1 | Петля обруча | |
| 23 | D***1 | Waste gas bypass valve holder | |
| 24 | Q***5 | Болт M8x15 | |
| 25 | Q***0 | Болт | |
| 26 | Q***4 | Шайба 4 | |
| 27 | Q***4 | Шайба 4 | |
| 28 | M***A | Anti-surge valve | |
| 29 | M***1 | Anti-surge valve air inlet piping | |
| 30 | Q***2 | Hoop | |
| 32 | G***9 | Вентиляционный шланг устойчивого к перенапряжениям клапана | |
| 34 | Q***1 | Петля обруча | |
| 35 | Y***0 | Rubber cover | |
| 36 | G***0 | Anti-surge valve air joint | |
| 37 | M***1 | Gasket | |
| 38 | Q***0 | Болт М6х20 | |
| 39 | Q***6 | Шайба 6 | |
| 40 | Q***4 | Комбинированная уплотнительная шайба 14 | |
| 41 | D***9 | Oil bolt | |
| 42 | D***A | Turbocharger water inlet | |
| 43 | Q***4 | Комбинированная уплотнительная шайба 14 |
